CAD-PlugIn für NX (Unigraphics)

Für das 3D CAD-System NX (Unigraphics) bieten wir Ihnen in Zusammenarbeit mit unserem Partner neoapps eine intelligente und individuelle Kopplung von Berechnung und CAD, mit der sich die Effizienz im Konstruktions- und Entwicklungsprozess deutlich steigern lässt.

Eine Testversion zur Demonstration der ersten Möglichkeiten steht bereits zur Verfügung. Feedback und Anregungen sind uns jederzeit willkommen.

Leistungsmerkmale

Alle Berechnungsmodule des eAssistant können direkt aus dem CAD heraus gestartet werden.
Auf Basis der Berechnung können schräg- oder geradverzahnte Stirnräder außen- und innenverzahnt automatisch als 3D-Teil im CAD generiert werden.
Auf Basis der Berechnung können gerad-, schräg- und spiralverzahnte Kegelräder automatisch als natives 3D-Bauteil erzeugt werden.
Zu den entsprechenden 2D-Ableitungen der Zahnräder können jederzeit per Mausklick auch die Herstelldaten auf die Zeichnung plaziert werden.
Voll- und Hohlwellen mit beliebig vielen zylindrischen und konischen Wellenabsätzen können auf Basis der Berechnung generiert werden.
Es können Zahnwellen, z.B. nach DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M und ANSI B92.1, generiert werden.
Alle Berechnungsinformationen werden im 3D-Bauteil gespeichert und sind jederzeit abrufbar.
Bei Stirnrädern, Zahnwellen und Kegelrädern werden im CAD entsprechende Teile-Attribute erzeugt, so dass man direkt im erzeugten Teil Informationen, wie z.B. Eingriffswinkel, Profilverschiebungsfaktor oder Modul, angezeigt bekommt.
Bidirektionale Zusammenarbeit zwischen eAssistant und NX (Stirnrad als Einzelteil)

Beschreibung

Über ein in NX integrierten Menüpunkt lassen sich alle Berechnungsmodule des eAssistant direkt aus dem NX heraus starten.

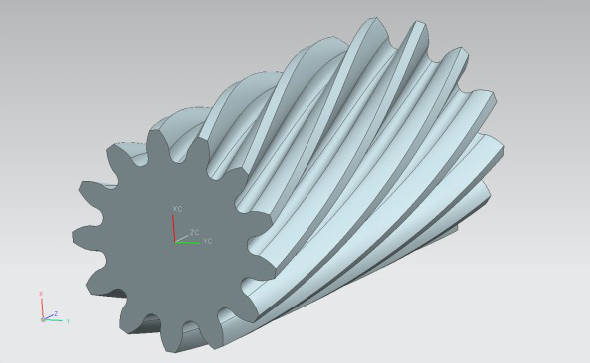

Aus dem Berechnungsmodul für Stirnradpaare können außen- und innenverzahnte, schräg- oder geradverzahnte Stirnräder featurebasiert im 3D automatisch erstellt werden. Toleranzen, Kopfkantenbruch, Profilverschiebung und Wellenbohrung werden mit berücksichtigt und es wird die exakte Zahnform modelliert.

Die Stirnradverzahnung kann als Einzelteil oder auf einem bereits bestehenden Teil erzeugt werden. Bei Erzeugung auf einem bestehenden Teil wird auch die Modellierung eines Verzahnungsauslaufs unter Vorgabe des Fräserradiuses und eines Offsets (Verlängerung der Zahnbreite) unterstützt.

Zahnwellenprofile und -naben (Innenverzahnung) werden unterstützt. Es können Zahnwellen, wie z.B. nach DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M und ANSI B92.1, berechnet und über das PlugIn einzeln generiert oder auf ein vorhandenes Bauteil aufgebracht werden.

Weiterhin können auf Basis der Berechnung gerad-, schräg- und spiralverzahnte Kegelräder automatisch direkt als 3D NX-Teil generiert werden.

Um ein effizientes Arbeiten im Konstruktions- und Entwicklungsprozess zu unterstützen, werden die zugehörigen Berechnungsinformationen im 3D-Modell gespeichert und sind damit jederzeit wieder abrufbar.

Über das CAD-PlugIn können schnell und einfach Wellen im 3D generiert werden. Die Wellengeometrie kann sehr komfortabel im Wellenberechnungsmodul modelliert und anschließend im 3D automatisch aufgebaut werden. Dabei sind Voll- und Hohlwellen mit beliebig vielen zylindrischen und konischen Wellensegmenten möglich.

Das CAD-PlugIn realisiert zusätzlich eine bidirektionale Kopplung zwischen dem eAssistant und NX. Sind nach der Berechnung und Erzeugung des 3D-Modells Änderungen erforderlich, kann das Modell mühelos an die modifizierte Berechnung angepasst werden. Somit lassen sich Konstruktionen während des Entwicklungsprozesses schnell und einfach auf Knopfdruck aktualisieren.

Die Herstelldaten von Zahnrädern, d.h. von Stirnrädern, Zahnwellenverbindungen und Kegelrädern, lassen sich schnell und komfortabel als Tabelle auf die Fertigungszeichnung setzen. Aussehen und Umfang der Verzahnungstabelle sind individuell konfigurierbar.
