1.1 Berechnungsbeispiel: Druckfeder DIN EN 13906-1, Ausgabe 2002

1.1.1 Berechnungsmodul starten

Melden Sie sich auf der Startseite www.eAssistant.eu mit Ihrem Benutzernamen und Ihrem Passwort an. Öffnen Sie das Berechnungsmodul aus dem Listenfenster „Berechnungstyp“ im Project Manager.

PIC

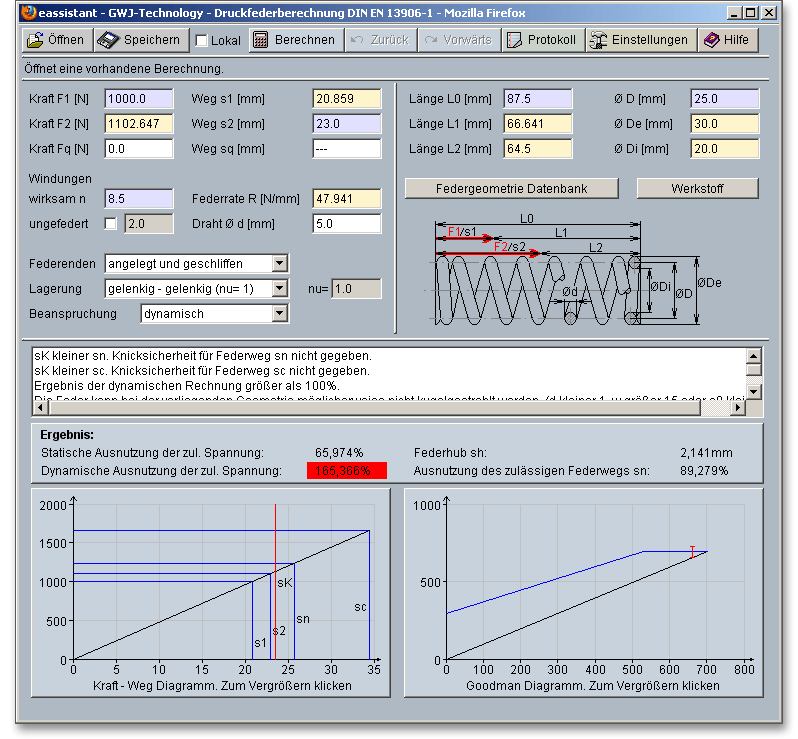

Abbildung 1.1: Berechnungsmodul

1.1.2 Berechnungsbeispiel

Die kaltgeformte Druckfeder 4 x 32 x 120 aus patentiert gezogenem Federstahldraht mit

Drahtdurchmesser d = 4 mm

Federdurchmesser D = 32 mm

Windungen n = 8.5

Federlänge L0  = 120 mm

wird abwechselnd mit

Federkraft F1  = 300 N

Federkraft F2 = 500 N

belastet. Wie groß sind die Federrate R, die korrigierte Schubspannung τk2  bei F2  = 500 N und der Federhub sh  ?

1.1.3 Durchführung der Berechnung

Eingabe der Federkräfte

Starten Sie mit der Eingabe der Federkräfte F1  und F2  . Während Sie die Werte für die Federkräfte eingeben, werden Ihnen sofort die dazugehörigen Federwege berechnet und auch farblich gekennzeichnet.

PIC

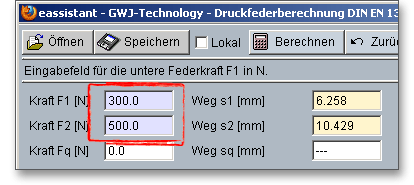

Abbildung 1.2: Eingabe der Federkräfte

Eingabe der federnden Windungen und des Drahtdurchmessers

Geben Sie hier die Anzahl der Windungen n sowie den Drahtdurchmesser d ein. Die Einstellungen für die Federenden, die Lagerung sowie für die Beanspruchung werden nicht verändert.

PIC


Abbildung 1.3: Windungen d und Drahtdurchmesser d

Eingabe der Federlänge und des Federdurchmessers

Geben Sie die Federlänge L0  und den Federdurchmesser D ein.

PIC

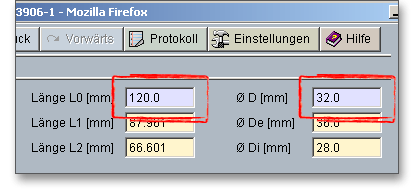

Abbildung 1.4: Eingabe der Länge und des Durchmessers

Werkstoffdatenbank

Um den gewünschten Werkstoff für diese Druckfeder auszuwählen, klicken Sie auf den Button „Werkstoff“.

PIC

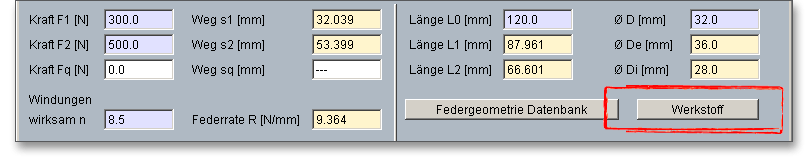

Abbildung 1.5: Button „Werkstoff“

Wählen Sie aus der Listbox den Werkstoff „patentiert gezogener Draht, kugelgestrahlt“ aus.

PIC

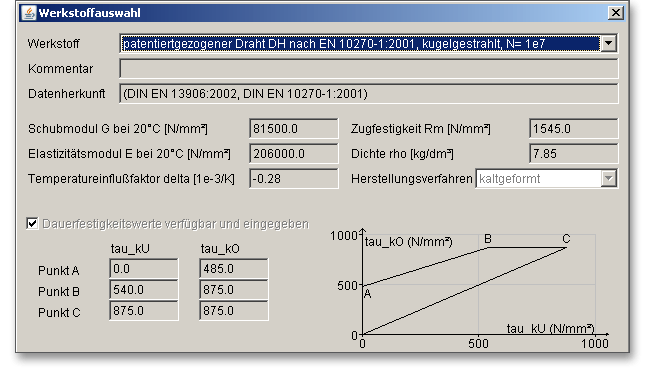

Abbildung 1.6: Werkstoff auswählen

1.1.4 Ergebnisse

Die Ergebnisse, wie zum Beispiel die statische und dynamische Ausnutzung der Spannung, werden bereits während jeder Eingabe berechnet und immer aktuell im Ergebnisfeld angezeigt. Es wird nach jeder abgeschlossenen Eingabe neu durchgerechnet. Dadurch werden jegliche Veränderungen der Eingabewerte auf die Ergebnisse schnell sichtbar. Werden die Mindestsicherheiten nicht erfüllt, so wird das Ergebnis mit einer roten Markierung angezeigt. Grundsätzlich können Sie jede Eingabe mit der Enter-Taste oder mit einem Klick in ein neues Eingabefeld abschließen. Alternativ können Sie mit der Tab-Taste durch die Eingabemaske springen oder nach jeder Eingabe auf den Button „Berechnen“ klicken. Auch hierbei werden die Werte entsprechend übernommen und die Ergebnisse sofort in der Übersicht angezeigt.

Federrate R

Die Federrate R beträgt = 9,364 N/mm und wird oberhalb des Eingabefeldes zum Drahtdurchmesser angezeigt.

PIC


Abbildung 1.7: Ergebnis Federrate

Schubspannung bei Federkraft F2

Klicken Sie auf den Button „Protokoll“. Im Protokoll finden Sie das Ergebnis für die Schubspannung. Die Schubspannung τk2  beträgt = 636,62 N/mm2  .

PIC

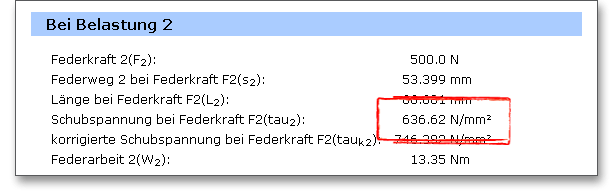

Abbildung 1.8: Ergebnis für die Schubspannung

Federhub s
h

In dem Ergebnisfeld in der Hauptmaske des Berechnungsmodul finden Sie das Ergebnis für den Federhub. Der Federhub s
h beträgt = 21,36 mm.

PIC

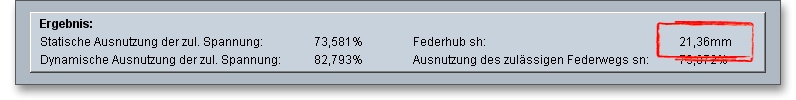

Abbildung 1.9: Ergebnis Federhub

1.1.5 Dokumentation: Diagramme und Protokoll

Diagramme

Ihre Ergebnisse werden übersichtlich in den Diagrammen dargestellt. Klicken Sie mit der Maus auf eines der Diagramme, so wird dieses vergrößert dargestellt.

PIC

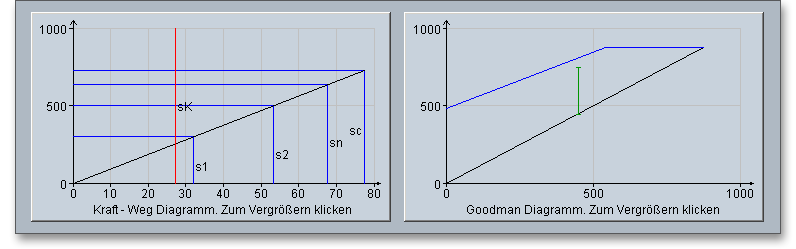

Abbildung 1.10: Diagramme

Protokoll

Nach Abschluss Ihrer Berechnung haben Sie die Möglichkeit, ein Protokoll zu erzeugen. Klicken Sie dazu auf den Button „Protokoll“.

PIC


Abbildung 1.11: Button „Protokoll“

Das Protokoll enthält ein Inhaltsverzeichnis. Hierüber lassen sich die gewünschten Ergebnisse schnell aufrufen. Es werden Ihnen alle Eingaben sowie Ergebnisse aufgeführt. Das Protokoll steht Ihnen im HTML- und im PDF-Format zur Verfügung. Sie können das erzeugte Protokoll zum Beispiel im HTML-Format abspeichern, um es später in einem Web-Browser wieder oder im Word für Windows zu öffnen. Das Berechnungsprotokoll lässt sich drucken oder speichern:

1.1.6 Berechnung speichern

Nach der Durchführung Ihrer Berechnung können Sie diese speichern. Speichern Sie die Berechnung entweder auf dem eAssistant-Server oder auf Ihrem Rechner. Klicken Sie auf den Button „Speichern“ in der obersten Zeile des Berechnungsmoduls.

PIC


Abbildung 1.12: Button „Speichern“

Um die Berechnung lokal auf Ihrem Rechner zu speichern, müssen Sie die Option „Lokales Speichern von Dateien ermöglichen“ im Project Manager sowie die Option „lokal“ im Berechnungsmodul aktivieren.

PIC

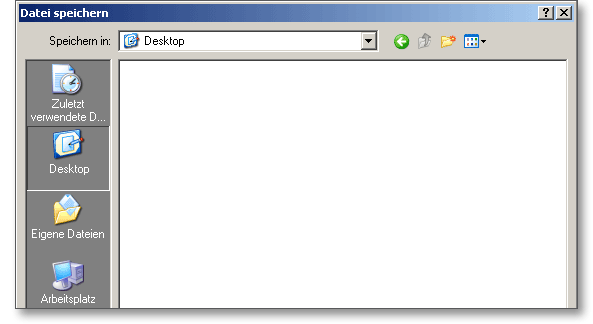

Abbildung 1.13: Windows-Dialog zum Speichern

Haben Sie diese Option nicht aktiviert, so öffnet sich ein neues Fenster und Sie können Ihre Berechnung auf dem eAssistant-Server speichern.

PIC


Abbildung 1.14: Berechnung speichern

Haben Sie diese Option nicht aktiviert, so öffnet sich ein neues Fenster und Sie können Ihre Berechnung auf dem eAssistant-Server speichern. Geben Sie unter „Dateiname“ den Namen Ihrer Berechnung ein und klicken Sie auf den Button „Speichern“. Klicken Sie anschließend im Project Manager auf den Button „Aktualisieren“, Ihre gespeicherte Berechnung wird in dem Listenfenster „Dateien“ angezeigt.

Für weitere Fragen, Informationen oder auch Anregungen stehen wir Ihnen jederzeit gern zur Verfügung. Sie erreichen unser Support-Team über die E-Mail eAssistant@gwj.de oder unter der Telefon-Nr. +49 (0) 531 129 399-0.
