Połączenia wciskowe wg DIN 7190

• Możliwość doboru różnych połączeń kształtowych według DIN 7190.
• Określanie siły odśrodkowej.
• Dodatkowe obciążenia: siła promieniowa i moment skręcający.
• Możliwość określenia rozmiaru piasty (średnica zewnętrzna i wewnętrzna).
• Możliwość zmiany średnicy podczas pracy.
• Uwzględnienie wpływu temperatury.
• Możliwości konfiguracyjne określające: długość, moment obrotowy, kształt wypustu itd.

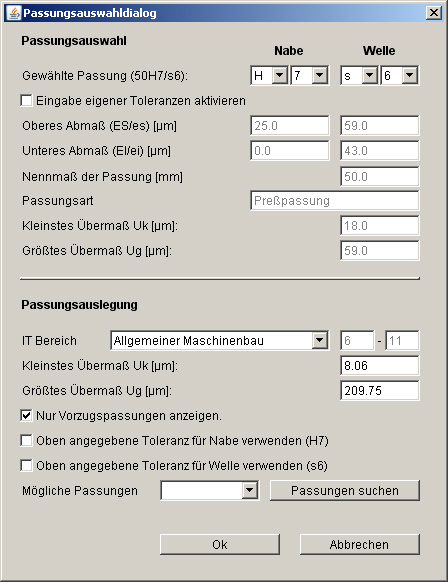

• Tolerancje według DIN ISO 286.
• Możliwość korzystania z integrowanego banku materiałowego dla wału i piasty (możliwość także indywidualnego definiowania).
• Definiowanie parametrów jak: luz, temperatura pracy, współczynnik tarcia w trakcie montażu i demontażu.
• Szczegółowy raport z obliczeń w formacie HTML lub PDF.

Za pomocą tego modułu można obliczyć różne połączenia kształtowe wciskowe wzdłużne i poprzeczne według normy DIN 7190 z możliwością określenia siły odśrodkowej według Kollmana, Konstrukcja 33 H.6. Ponadto podczas obliczeń mogą być uwzględniane dodatkowe obciążenia jak: siła promieniowa i moment skręcający.
Są one określane na podstawie pracy habilitacyjnej prof. dr inż. H. Groppa,
TU Chemnitz 1997. W dalszych etapach obliczeń istnieje możliwość określenia rozmiaru piasty - średnicy zewnętrznej i wewnętrznej na podstawie książki prof. Hartmana "Berechnung und Auslegung elastischer Pressverbindungen" poprzez odpowiednią segmentację.

Moduł dysponuje również różnymi funkcjami konstrukcyjnymi, za pomocą których można określić parametry jak: długość połączenia, kształt wypustu, moment obrotowy czy siłę osiową. W module określone są również tolerancje zgodnie z normą
DIN ISO 286. Dla określenia pasowań specjalnych istnieje możliwość indywidualnego definiowania wielkości.

Użytkownicy mają również do dyspozycji zintegrowany bank materiałowy wału i piasty z funkcją manualnego definiowania. W obliczenia uwzględniane są także parametry jak: luz, temperatura pracy, współczynnik tarcza w trakcie montażu i demontażu.

Po zakończeniu obliczeń, można wygenerować protokół w formacie PDF lub HTML.
