Schraubenberechnung nach VDI 2230

Leistungsmerkmale

  • Einzelschrauben unter Längs- und Querkraft sowie Flanschverbindungen (mehrere Schrauben) als Berechnungskonfiguration auswählbar
  • Zusätzlich ist ein beliebiger Aufbau mit individueller Definition der Belastungen möglich
  • Für die Montage stehen die üblichen Anziehverfahren inkl. dem drehwinkel- und streckgrenzengesteuertem Anziehen zur Verfügung
  • Auf Basis des gewählten Anziehverfahren wird der entsprechende Anziehfaktor automatisch gesetzt, kann aber auch individuell vorgegeben werden.
  • Individuelle Vorgabe der Ausnutzung der Streckgrenze, z.B. für 100 Prozent statt für 90 Prozent möglich
  • sowohl Einschraub- als auch Durchsteckverbindungen werden unterstützt
  • Die Art der verspannten Teile, d.h. die Grundkörpergeometrien, sowie die Krafteinleitung und der Kraftangriff kann definiert werden. Dabei wird der Anwender durch entsprechende Hilfsgrafiken optimal unterstützt.
  • Für die Wahl des Schraubennenndurchmessers ist zusätzlich eine Vorschlagsfunktion verfügbar
  • Die wichtigsten Ergebnisse werden in einer Ergebnisübersicht permanent angezeigt
  • detailliertes Protokoll im HTML- und PDF-Format

Beschreibung

Es können Einzelschrauben unter Längs- und Querkraft (nach VDI 2230-1) sowie Flanschverbindungen (nach VDI 2230-2) als Berechnungskonfiguration ausgewählt werden. Zusätzlich ist ein beliebiger Aufbau mit individueller Definition der Belastungen möglich.

Für die Montage stehen die üblichen Anziehverfahren inkl. dem drehwinkel- und streckgrenzengesteuertem Anziehen zur Verfügung. Auf Basis des gewählten Anziehverfahrens wird der entsprechende Anziehfaktor automatisch gesetzt. Er kann aber auch individuell vorgegeben werden. Eine individuelle Vorgabe der Ausnutzung der Streckgrenze, z.B. für 100 Prozent statt für 90 Prozent, ist ebenfalls möglich. Es werden sowohl Einschraub- als auch Durchsteckverbindungen unterstützt. Diese können schnell und einfach über entsprechende Auswahldialoge konfiguriert werden.

Ähnlich einfach können die Art der verspannten Teile, d.h. die Grundkörpergeometrien, sowie die Krafteinleitung und der Kraftangriff definiert werden. Es werden sowohl zentrische als auch exzentrische Verspannungen unterstützt. Dabei wird der Anwender durch entsprechende Hilfsgrafiken optimal unterstützt. Für die Wahl des Schraubennenndurchmessers ist darüber hinaus eine Vorschlagsfunktion verfügbar.

Die Berechnungsergebnisse werden dem Anwender bereits während der Eingabe in der Ergebnisübersicht angezeigt. Nach Abschluss der Berechnung kann der Anwender ein Protokoll generieren. Das Protokoll enthält alle relevanten Eingabedaten und Ergebnisse und ist im HTML- sowie im PDF-Format verfügbar.

Eingabe der Betriebsdaten
Montageeigenschaften
Eingabe der verspannten Teile
Verbindungselemente
Eingabe der Krafteinleitung
Verspannungsschaubild

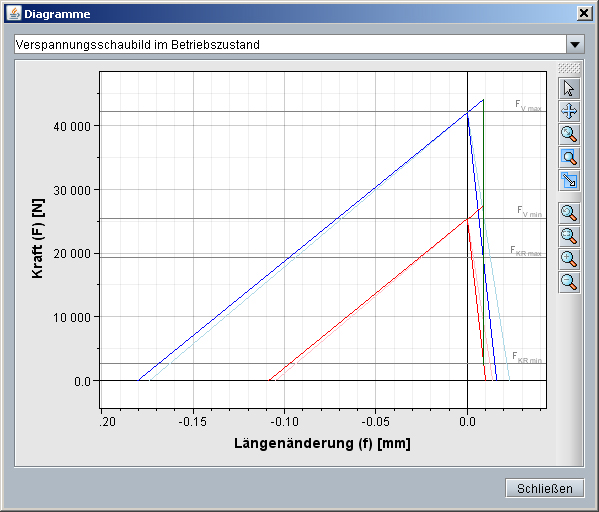

Verspannungsschaubild im Betriebszustand
