Druckfedern nach DIN EN 13906-1, Ausgabe 2002

• Federkräfte oder Wege oder Kombination aus beiden Größen können vorgegeben werden
• Berücksichtigung von Querfederung
• Geometriegrößen, wie Längen, Durchmesser und Windungen stehen gemäß DIN 2098 zur Auswahl oder können manuell eingegeben werden
• unterschiedliche Arten von Lagerungen und Federenden stehen zur Verfügung
• Überprüfung der Knicksicherheit
• Berechnung für dynamische oder statisch/quasistatische Beanspruchung
• Federwerkstoffe aus Datenbank wählbar oder individuelle Definition
• Berücksichtigung der Toleranzen nach DIN 2076 B/C, DIN 2077, DIN 2095, DIN 2096
• Berechnung der Eigenfrequenz der Feder
• Berücksichtigung der Betriebstemperatur
• Goodman- und Kraft-Weg-Diagramm
• detailliertes Protokoll im HTML- und PDF-Format

Bei der Druckfederberechnung nach DIN EN 13906-1 können die Federkräfte oder Wege oder eine Kombination aus beiden Größen für die Berechnung vorgegeben werden, eine Querfederung kann dabei zusätzlich berücksichtigt werden. Die weiteren Größen für die Beschreibung der Druckfedergeometrie wie Längen, Durchmesser und Windungen können manuell eingegeben werden oder stehen über die Geometriedatenbank gemäß DIN 2098 zur Auswahl. Über die manuelle Eingabe besteht somit auch die Möglichkeit der Auslegung von Sonderdruckfedern. Dabei werden während der manuellen Definition der Federgeometrie je nach vorgegebenen Eingabewert die von diesem Wert abhängigen Daten automatisch berechnet.

Für die Federenden können die verschiedenen Ausführungen

• angelegt und geschliffen,
• angelegt, nicht bearbeitet und
• nicht bearbeitet

gewählt werden. Bei der Lagerung stehen die Optionen

• frei - fest,
• gelenkig - gelenkig,
• verschiebbar - fest,
• gelenkig - fest,
• fest - fest oder
• freie Eingabe

zur Verfügung.

Weiterhin erfolgt auch eine Überprüfung der Knicksicherheit.

Die Berechnungsdurchführung ist für eine dynamische oder statisch/quasistatische Beanspruchung möglich. Federwerkstoffe können bequem aus der Werkstoffdatenbank ausgewählt oder auch manuell eingegeben werden. Somit wird die Berechnung mit Sonderwerkstoffen ermöglicht. Weiterhin können die Toleranzen für den Drahtdurchmesser gemäß DIN 2076 B und C, DIN 2077 oder individuell vorgegeben werden. Je nach Herstellverfahren des gewählten Werkstoffes, d.h. warmgewalzt oder kaltgeformt, erfolgt die Berechnung der Toleranzen gemäß DIN 2095 oder DIN 2096. Als weiterer Zusatz erfolgt die Berechnung der Eigenfrequenz der Feder. Die Betriebstemperatur kann für die Berechnung ebenfalls berücksichtigt werden.

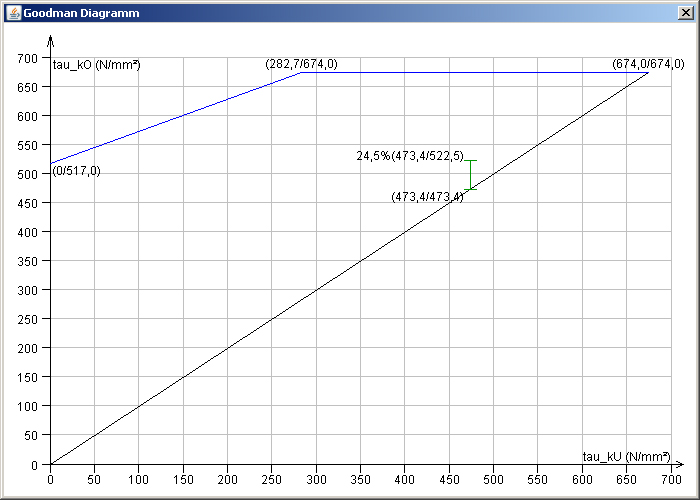

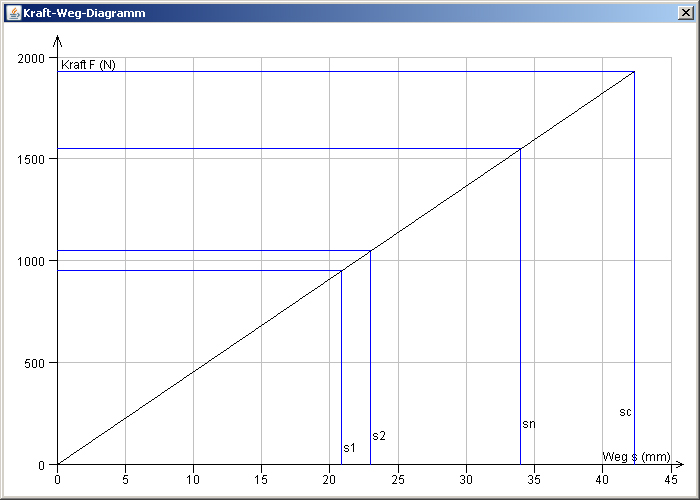

Die wichtigsten Ergebnisse, d.h. die statische und dynamische Ausnutzung der zulässigen Spannung, der Federhub und die Ausnutzung des zulässigen Federweges werden bereits während der Eingabe übersichtlich angezeigt. Zusätzlich erfolgt die Darstellung des Goodman- und des Kraft-Weg-Diagramms. Die Diagramme lassen sich per Mausklick vergrößert darstellen.

Nach Abschluss der Berechnung wird für die Dokumentation ein Berechnungsprotokoll erzeugt, welches die Eingabedaten, die Angabe der Berechnungsmethode sowie alle detaillierten und nachvollziehbaren Ergebnisse enthält. Das Protokoll kann im HTML- und im PDF-Format generiert werden.
