PlugIn para Solid Edge

Características

  • Todos los módulos de cálculo del eAssistant se pueden iniciar directamente desde el sistema CAD.
  • Se puede generar automáticamente CAD-3D basándose en los cálculos de las ruedas dentadas con dientes rectos o curvos ya sean interiores o exteriores.
  • Es posible generar un engranaje, basándose en una parte ya existente.
  • Sobre el diseño en 2D de las ruedas dentadas, pueden colocarse en cualquier momento con solo un clik del ratón, los datos técnicos y de fabricación.
  • Pueden generarse ejes macizos y huecos, basándose en el cálculo de las diferentes partes cilindricas y cónicas.

Descripción

Todos los módulos de cálculo del eAssistant pueden iniciarse a través de un sistema integrado en el menú de Solid Edge.

A partir del módulo de cálculo de los engranajes cilíndricos, pueden generarse automáticamente en 3D, engranajes helicoidales rectos o curvos. Se tendrán el cuenta las tolerancias, los fraccionamiento de cantos, los cambio de perfiles y los diámetros de los ejes y se modelará la forma exacta de los dientes.

Para apoyar eficientemente el trabajo de diseño y el proceso de desarrollo, se guardarán los cálculos de los modelos en 3D y podrán ser consultados en cualquier momento.

A través del Plugin para CAD podrán generarse de una manera simple y rápida ejes macizos o huecos con múltiples segmentos tanto cilíndricos como cónicos y con el módulo de cálculo de ejes será muy fácil modelar la geometría del eje y construirlo automáticamente en 3D.

Además de los ejes y engranajes se calcularán las conexiones serradas y ranuradas de los ejes con dientes rectos o curvos. Estos perfiles se basarán en los cálculos en 3D y podrán ser tanto de un eje, de una rueda o de una parte existente de un diente.

Para mas información ...

Siemens Software Technology Partner

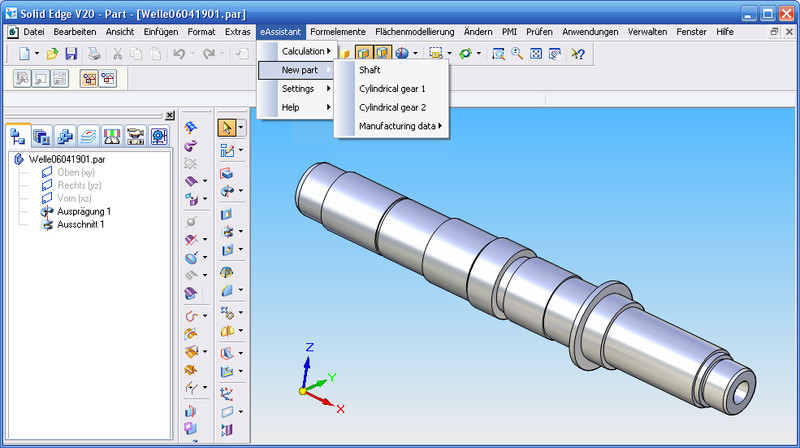

Eje en Solid Edge

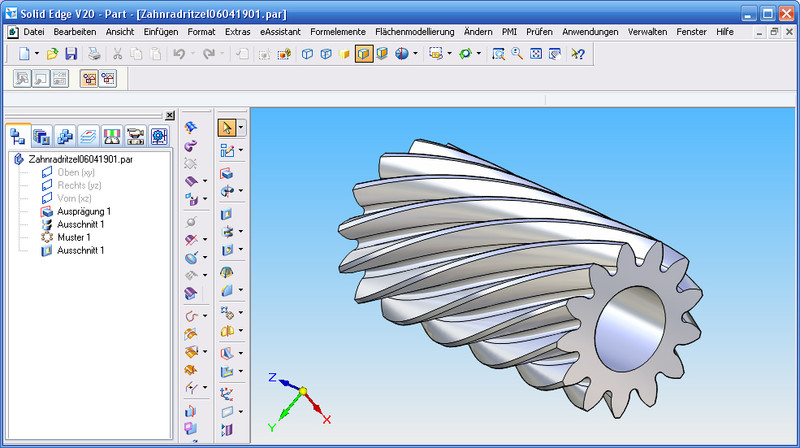

Piñones
Eje de piñon

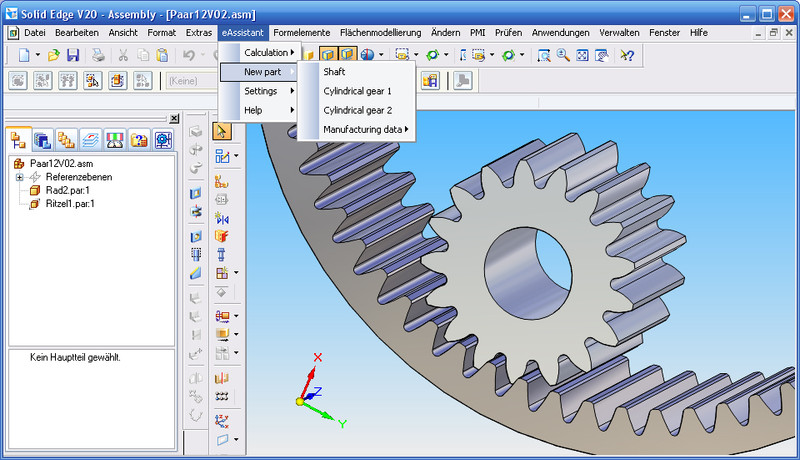

Interior de una pareja de ruedas dentadas

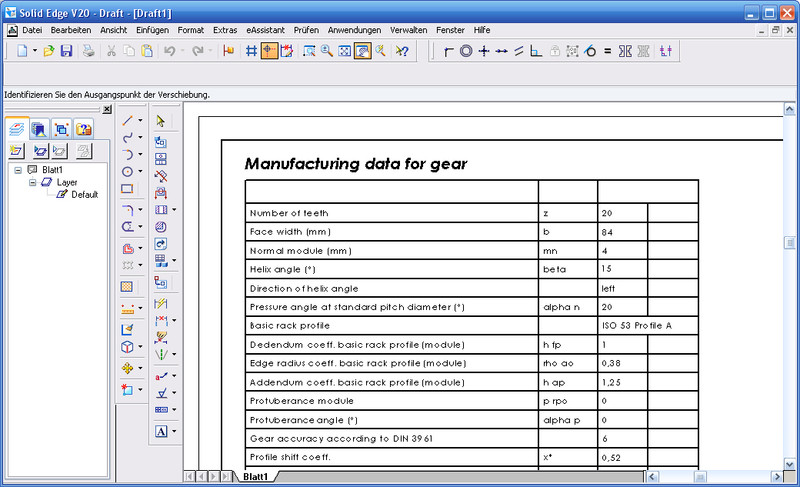

Datos de fabricación
