Para el cálculo de muelles de compresión según la norma DIN EN 13906-1, el usuario podrá indicar la fuerza elástica o la trayectoria, o bien la combinación de ambas. La suspensión transversal también se tomará en cuenta. El usario podrá especificar el mismo o seleccionar de nuestra base de datos geométricos (según la norma DIN 2098) el resto de magnitudes para la descripción de la geometría del muelle de compresión como la longitud, el diámetro y el roscado. En el caso de la especificación manual también estará disponible el dimensionamiento para muelles especiales. Para el cálculo manual de la geometría de muelles, el programa calculará automáticamente todos los datos que dependan de los valores ingresados.
Para los extremos de los muelles disponemos de las siguientes formas:
Para el soportaje existen las siguientes opciones disponibles:
Además se efectuará la comprobación de la seguridad contra el pandeo.
El cálculo se realizará para el esfuerzo dinámico o estático/cuasi-estático. Los materiales de fabricación del muelle podrán ser escogidos cómodamente de la base de datos, o bien ser introducidos por el usuario. De esta manera se facilitará el cálculo de materiales especiales. Además se pueden especificar las tolerancias para el diámetro según la norma DIN 2076 B y C, DIN 2077 o indicarlas individualmente. Dependiendo del proceso de fabricación del muelle, moldeado en frio o calor, se realizará el cálculo de tolerancias según las normas DIN 2095 o DIN 2096. Adicionalmente se calculará la frecuencia natural del muelle y se tomará en cuenta la temperatura de funcionamiento.

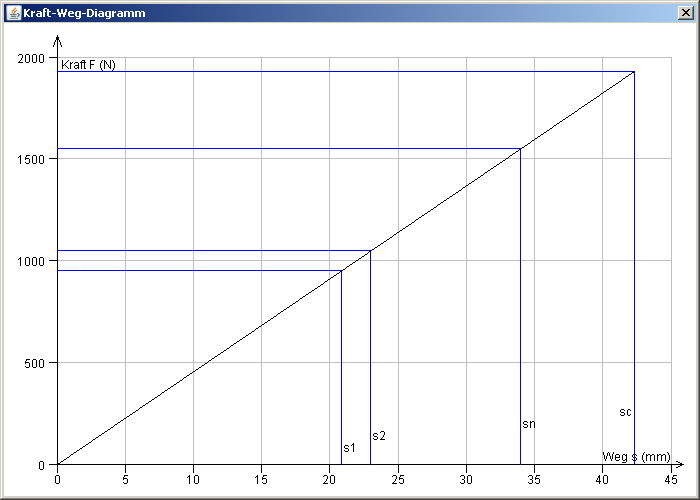

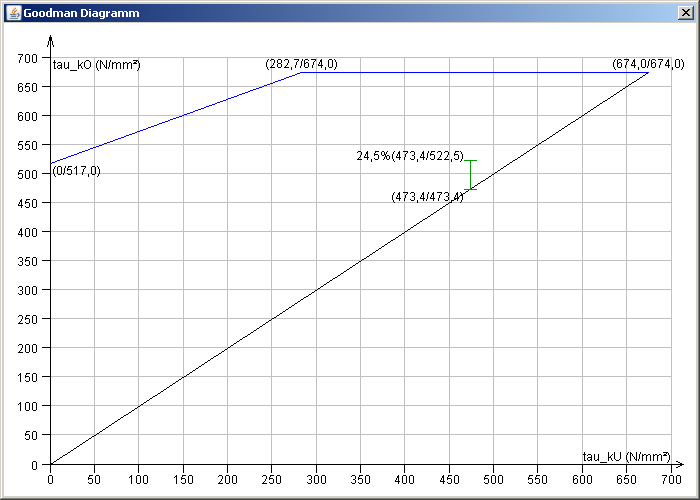

Los resultados más importantes, es decir, el aprovechamiento estático y dinámico de la tensión admitida, la trayectoria de suspensión y el aprovechamiento de la trayectoria total del muelle se mostrarán claramente durante el ingreso de los datos. Adicionalmente se efectuará la representación de los diagramas de Goodman y de fuerza-trayectoria. Para maximizar el diagrama haga un clic sobre el diagrama correspondiente.
Para la documentación y una vez finalizado el cálculo se podrá generar un "Protocolo de cálculo", disponible en formato PDF y HTML, que contendra todos los datos sobre la utilización del módulos de cálculo, los datos de entrada detallados y los resultados.
