PlugIn pour NX (Unigraphics)

Pour le système NX (Unigraphics) de CAO en 3D, nous vous proposons, en collaboration avec notre partenaire neoapps une interface intelligente et individuelle entre le calcul et la CAO, qui augmente de manière significative l'efficacité des processus de conception et de développement.

Caractéristiques

  • Il est possible de démarrer tous les modules de calcul de l'eAssistant directement depuis NX grâce au menu intégré.
  • A partir d'un calcul, les roues cylindriques à dents droites et hélicoïdales externes et internes peuvent être générées automatiquement en 3D.
  • Un simple clic de souris permet d'ajouter au dessin en 2D toutes les données nécessaires à la fabrication d'un engrenage.
  • Des arbres pleins et creux avec un nombre illimité de segments d'arbres cylindriques et coniques peuvent être générés à partir d'un calcul.
  • Toutes les informations de calcul sont sauvegardées dans le modèle en 3D et sont disponibles à tout moment.
  • Travail bidirectionnel : les engrenages, qui sont calculés avec l'eAssistant et générés avec le PlugIn NX en tant que pièce détachée, seront mis à jour après la modification du calcul.

Description

En utilisant ce PlugIn, il est possible de démarrer tous les modules de calcul de l'eAssistant directement via le menu intégré.

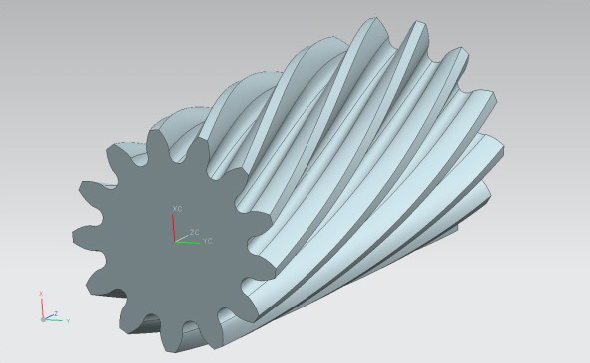

À partir du module de calcul de l'eAssistant pour engrenages cylindriques, les engrenages cylindriques et hélicoïdaux peuvent être élaborés automatiquement en 3D. Tolérances, chanfrein de tête, déport et perçage d'arbres seront pris en compte dans le calcul et la modélisation d'une forme de dent exacte.

Pour soutenir un travail efficace dans les processus de construction et de développement, les données de calcul adéquates seront sauvegardées dans le modèle 3D et sont donc disponibles à tout moment.

Ce PlugIn de CAO permet une création rapide et aisée d'arbres en 3D. La géométrie de l'arbre peut être définie très facilement dans un module de calcul d'arbres et être ensuite automatiquement développée en 3D. Des arbres pleins et creux sont possibles avec un nombre illimité de segments d'arbres cylindriques et coniques.

Plus d'informations ...

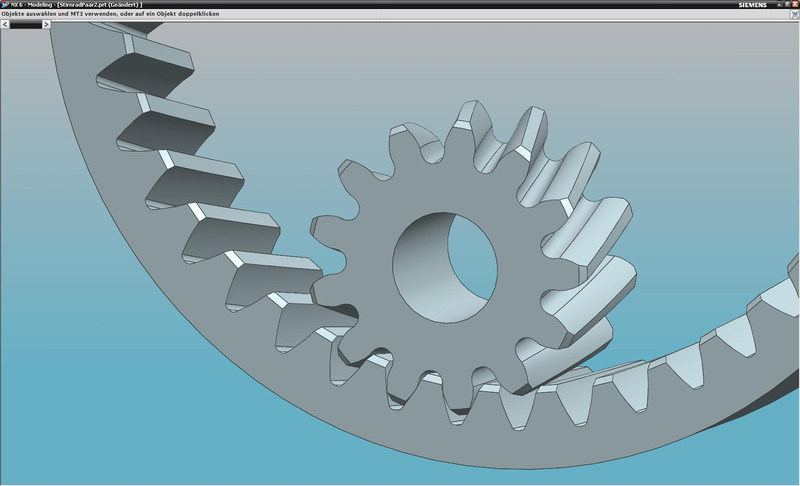

Engrenage intérieur

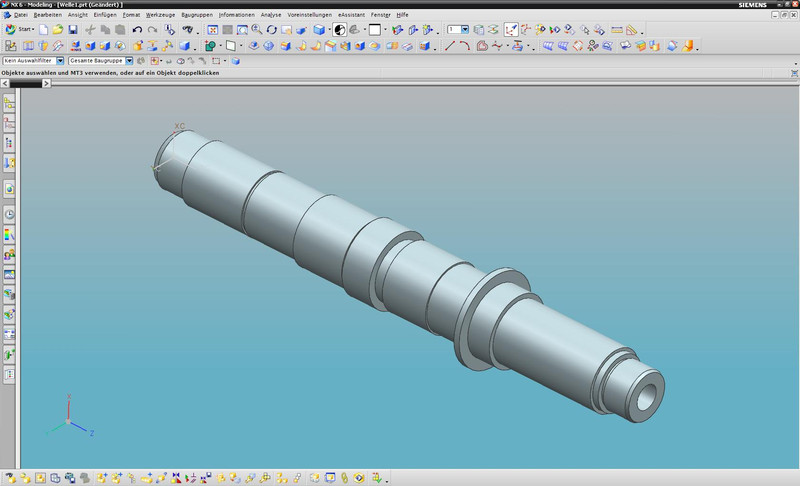

Arbre dans NX

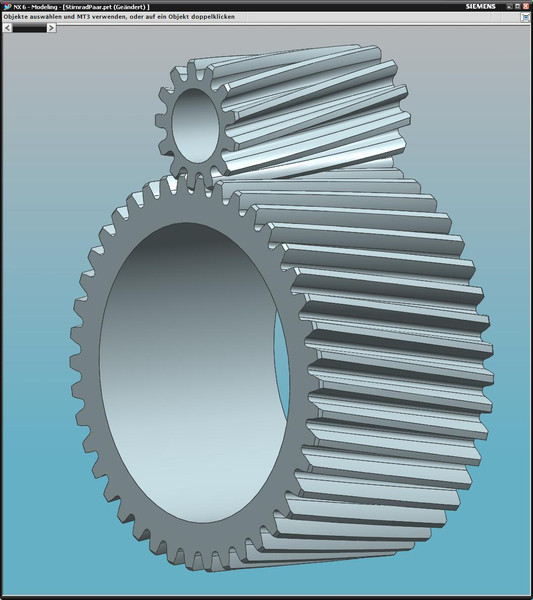

Engrenage

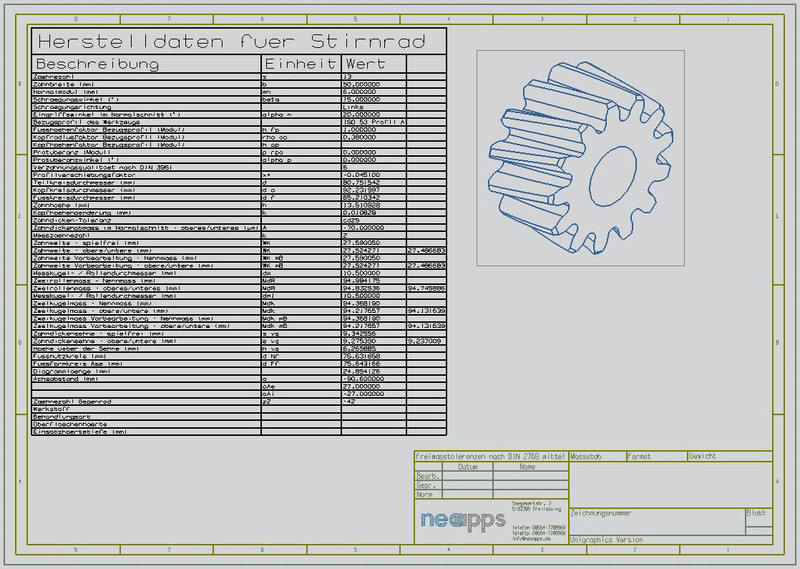

Données de fabrication
