Wtyczka CAD - NX (Unigraphics)
W ścisłej współpracy z firmą neoapps rozszerzyliśmy naszą ofertę o innowacyjne i inteligentne rozwiązanie w zakresie profesjonalnych obliczeń oraz projektowania CAD, które pozwala na zwiększenie efektywności procesów konstrukcyjnych jak również rozwojowych.
Jest już również dostępna pierwsza wersja testowa. Państwa sugestie oraz opinie są zawsze mile widziane.
Właściwości
- Wszystkie moduły obliczeniowe eAssistant można uruchomić bezpośrednio z menu oprogramowania CAD. .

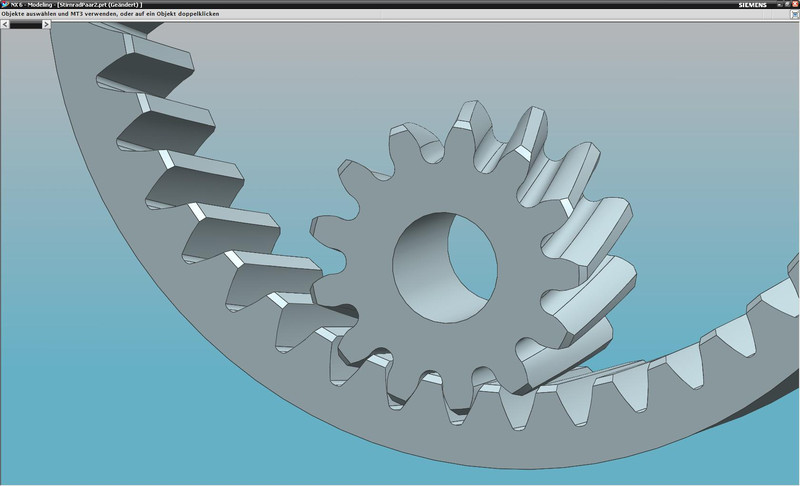

- Możliwość wygenerowania na podstawie obliczeń modeli 3D walcowych kół zębatych o zębach prostych, skośnych, zewnętrznie lub wewnętrznie uzębionych.

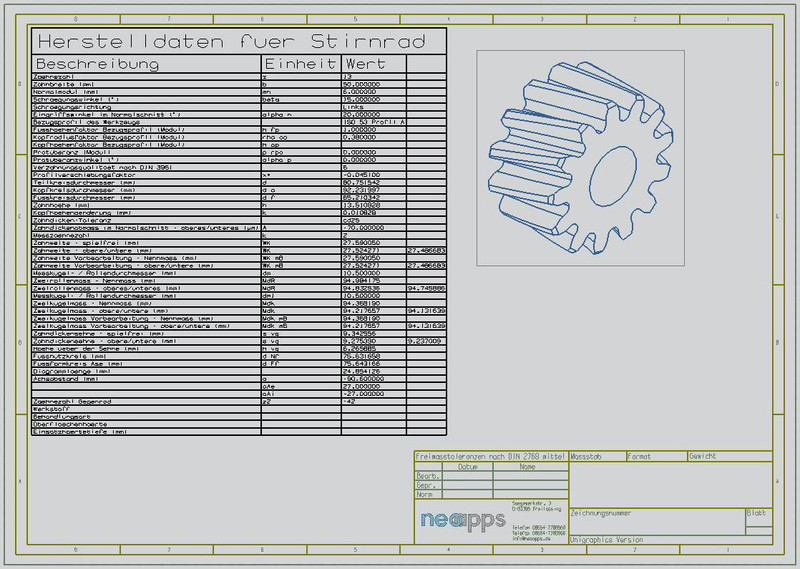

- Dane produkcyjne kół zębatych można w łatwy i szybki sposób umieścić na rysunku roboczym w formie tabeli.

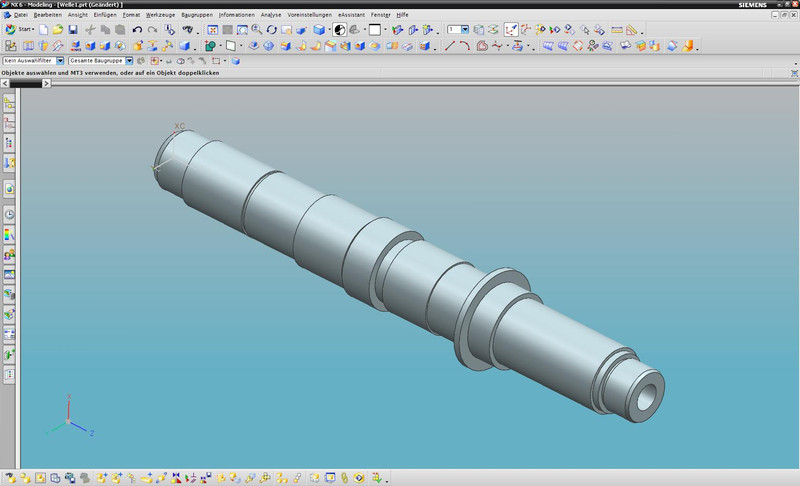

- Wały pełne i drążone składające się z większej ilości segmentów cylindrycznych i stożkowych, można również wygenerować na podstawie obliczeń jako model 3D.
- Informacje dotyczące obliczeń są zapisywane w projekcie modelu 3D i można w każdej chwili ponownie do nich powrócić.
- Dwustronna komunikacja pomiędzy eAssistant i NX (wały, pojedyncze wałki zębate).
Opis
Dzięki inteligentnej wtyczce CAD wszystkie moduły obliczeniowe programu eAssistant mogą być wywoływane bezpośrednio z menu oprogramowania NX, umożliwiając tym samym utworzenie modelu 3D za pomocą jednego kliknięcia.
Moduły obliczeniowe pozwalają na proste i szybkie obliczenia geometrii wielu rodzajów przekładni, uwzględniając przy tym wielkość, kształt i grubość zębów, kąt profilu zęba jak również odstępy między nimi. Obliczenia wytrzymałościowe prowadzone są w oparciu o normy z uwzględnieniem statycznych i dynamicznych granic wytrzymałości.
W celu zwiększenia efektywności procesu projektowania, wszystkie informacje dotyczące obliczeń są automatycznie zapisywane w projekcie modelu 3D, do których w każdej chwili można ponownie powrócić, nawet jeśli składa się on
z wielu odrębnie wyliczonych elementów.

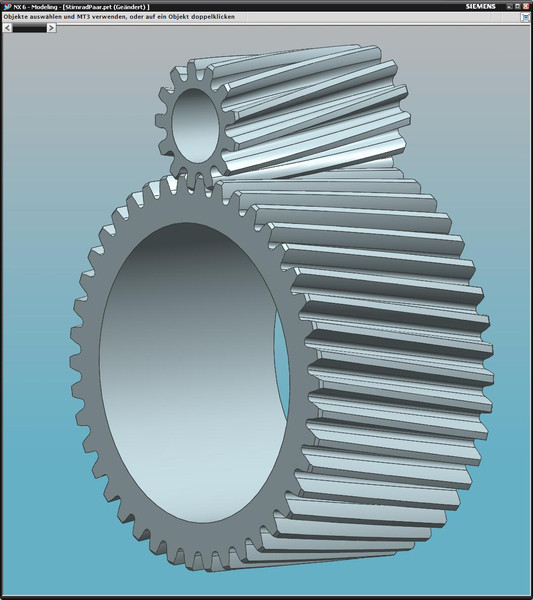

Wtyczka CAD pozwala nam również na uzyskanie modeli 3D walcowych kół zębatych zarówno o zębach prostych jak i skośnych, wewnętrznie i zewnętrznie uzębionych. Uzębienie może być także generowane bezpośrednio na istniejącej już części przekładni. W dalszych etapach istnieje możliwość jego modyfikacji. W tym celu użytkownicy mogą indywidualnie określić promień frezu oraz koła tnącego.
