PlugIn para NX (Unigraphics)
Para el sistema de CAD-3D NX (Unigraphics), le ofrecemos junto a nuestro socio colaborador neoapps, un acoplamiento inteligente e individual de cálculo y CAD, con el que aumentará de manera significativa, la eficiencia en el diseño y desarrollo.
Características
- Todos los módulos de cálculo del eAssistant se pueden iniciar directamente desde el sistema CAD.
- Se puede generar automáticamente CAD-3D basándose en los cálculos de las ruedas dentadas con dientes rectos o curvos ya sean interiores o exteriores.

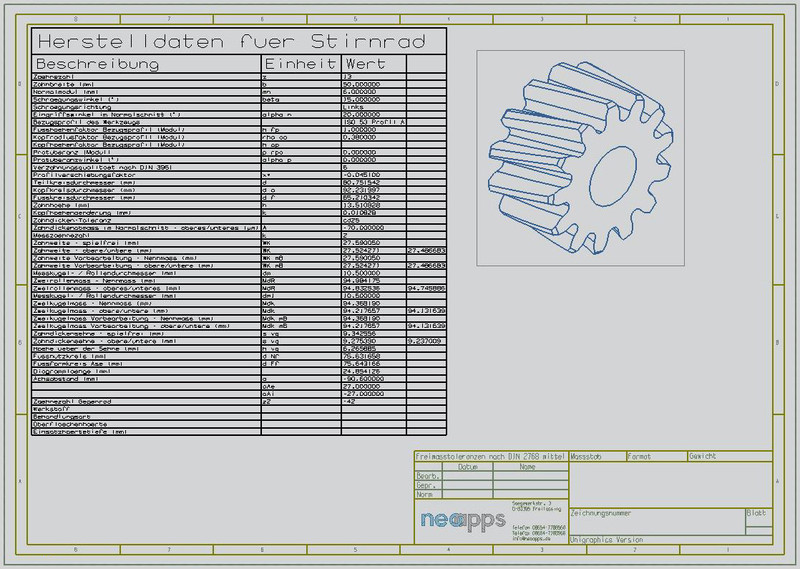

- Sobre el diseño en 2D de las ruedas dentadas, pueden colocarse en cualquier momento con solo un clik del ratón, los datos técnicos y de fabricación.
- Pueden generarse ejes macizos y huecos, basándose en el cálculo de las diferentes partes cilindricas y cónicas
- Toda la información utilizada para el cálculo, se guardará en la sección 3D y estará siempre disponible para ser consultada.
- Bidireccionalidad: Las ruedas dentadas que se calculan como una parte única con el eAssistant y se crean con el Plugin para el NX pueden ser reajustadas mediante la modificación de los cálculos.
Descripción
Todos los módulos de cálculo del eAssistant pueden ejecutarse a través de un menu integrado en el NX.

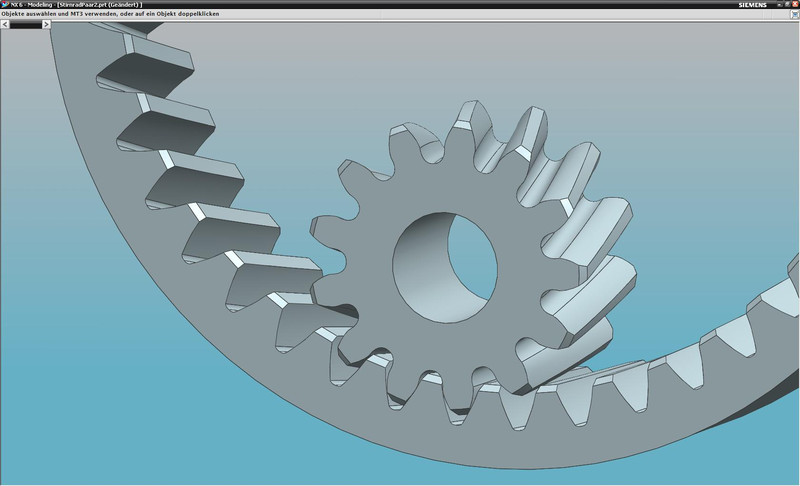

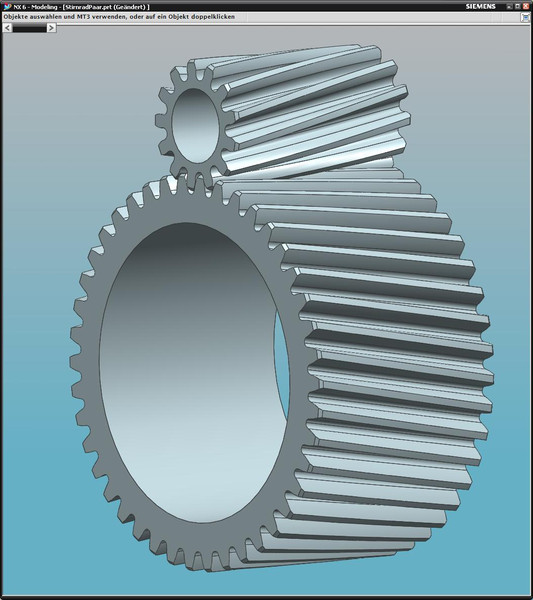

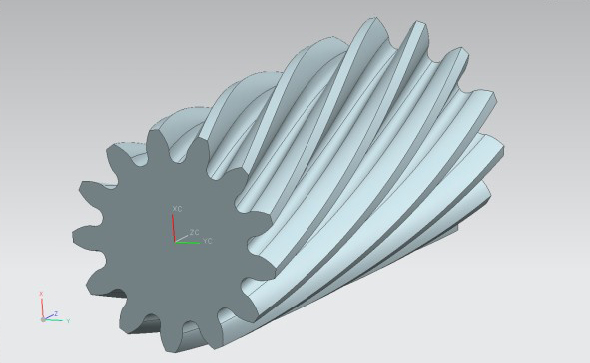

A partir del módulo de cálculo de los engranajes cilíndricos, pueden generarse automáticamente en 3D, engranajes helicoidales rectos o curvos. Se tendrán el cuenta las tolerancias, los fraccionamiento de cantos, los cambio de perfiles y los diámetros de los ejes y se modelará la forma exacta de los dientes.
Para apoyar eficientemente el trabajo de diseño y el proceso de desarrollo, se guardarán los cálculos de los modelos en 3D y podrán ser consultados en cualquier momento.

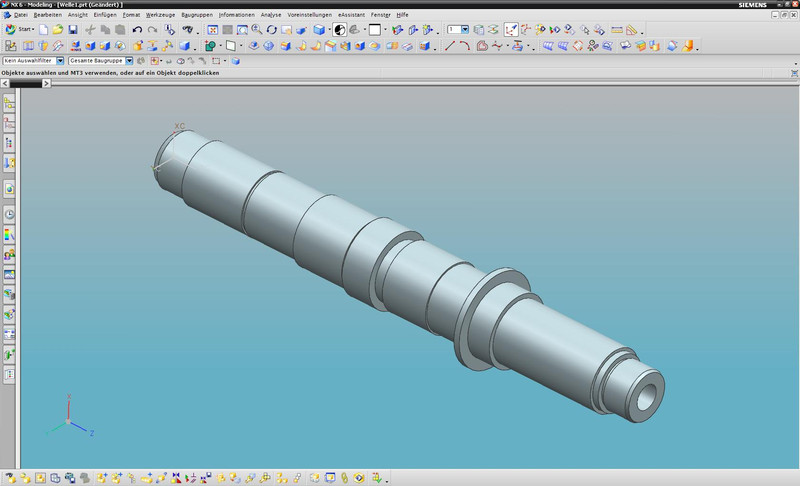

A través del Plugin para CAD podrán generarse de una manera simple y rápida ejes macizos o huecos con múltiples segmentos tanto cilíndricos como cónicos y con el módulo de cálculo de ejes será muy fácil modelar la geometría del eje y construirlo automáticamente en 3D.
