Ajuste prensado según norma DIN 7190

Características

  • Ajustes forzados transversales y longitudinales (asiento por contracción)
  • Ajustes forzados elásticos cilíndricos según la norma DIN 7190
  • Influencia de la fuerza centrífuga
  • Cargas adicionales externas: fuerza radial y momento de flexión
  • Cubo escalonado (Diámetro externo e interno variable)
  • Cambios de diámetro en el funcionamiento
  • Influencia de la temperatura
  • Funciones de dimensionamiento para la longitud de ajustes prensados, par de giro, etc.
  • Propuesta para posible tolerancia de apareamiento
  • Están disponibles todos los tipos de técnica de información y tolerancias según la norma DIN ISO 286
  • Base de datos para materiales y rugosidades de superficies
  • El juego en el ensamblado, temperaturas y coeficientes de rozamiento para montaje/desmontaje son definibles
  • Protocolo de calculo detallado en formato HTML o PDF

Descripción

Con este módulo podrán calcularse los ajustes forzados transversales y longitudinales. También se facilitará el cálculo de ajustes forzados según la norma DIN 7190 con ampliación de la fuerza centrífuga según Kollmann, (construcción 33 H.6). Se podrán tomar en cuenta las cargas externas, la fuerza radial y el momento de flexión. Este procedimiento se basa en la tesis postdoctoral del Profesor Dr.-Ing. H. Gropp de la Universidad Técnica de Chemnitz 1977. Además es posible, gracias al “Cálculo y Dimensionamiento de Ajustes Forzados „del Profesor Hartmann, el cálculo de cubos escalonados con distintos diámetros externos e internos.

El módulo proporciona distintas funciones de dimensionamiento, por ejemplo para la longitud necesaria del asiento prensado o diámetro del machihembrado y torque transmitido o fuerza axial. Además el módulo le sugiere posibles tolerancias para apareamientos por medio de la selección del ajuste. También se podrá indicar un exceso mínimo o máximo para el ajuste. Todas las clases en técnica de información y campos de tolerancia se efectuarán de acuerdo a la norma DIN 286. Existe la posibilidad de limitar el dimensionamiento de ajustes a solamente “ajustes de preferencia”. Para los ajustes especiales se podrán introducir las dimensiones manualmente.

Existe una base de datos completa para seleccionar más cómodamente los materiales y las rugosidades de las superficies para árbol y cubo, aunque tambien será resultados se indicarán para los ajustes pequeño, mediano y grande. La seguridad se marcará en rojo en caso de sobrepasar la minima indicada.

Para el montaje y desmontaje se mostraran los resultados de la temperatura del machihembrado y la fuerza de compresión y descompresión. Aquí se podrá poner el juego de ensamble dependiendo del diámetro del machihembrado o mantenerlo constante. El usuario puede indicar datos propios como la temperatura ambiente y la temperatura del eje para el ensamblado o el coeficiente de rozamiento en la compresión y descompresión.

El protocolo de cálculo estará disponible en formato HTML o PDF.

Ajuste presado según la norma DIN 7190
Consideración de los cubos escalonados

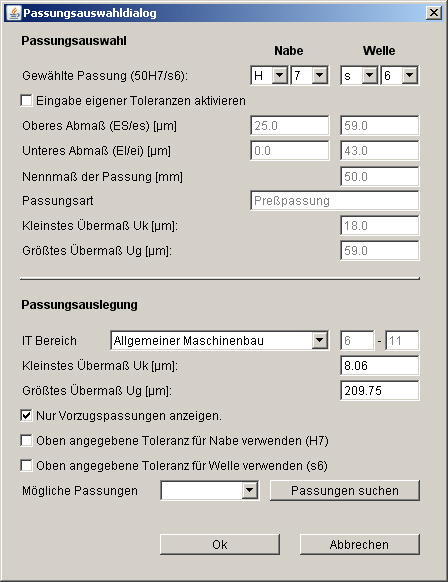

Selección de los ajustes
