Cálculo de ejes con fuerza según la norma DIN 743

Características

  • Cálculo de ejes huecos y macizos.
  • Cualquier número deseado de segmentos cónicos o cilíndricos.
  • Cálculo con dos o más cojinetes
  • Posibilidad de determinar el número de rodamientos.
  • Modelización interactiva del eje con pantallas en 2D y3D
  • Cargas posibles : las fuerzas y momentos, los engranajes, las masas adicionales, etc.
  • Cálculo de las fuerzas de rodamiento, diagramas interactivos de las fuerzas, momentos, la desviación, el ángulo de flexión, el estrés y la forma equivalente de oscilación de velocidades críticas.
  • Cálculo de la velocidad crítica (de flexión y torsión) con la consideración del momento de inercia y a la deformación debido a los efectos de corte y de giro.
  • Cálculo de la resistencia según la norma DIN 743 incluyendo el cálculo de los factores de corte.
  • Protocolo configurable con los resultados detallados y gráficos en formato HTML y PDF.

Descripción

El cálculo de ejes dispone de una parte Geométrica y otra de Cálculo.

En la geometría de la pieza se tiene en cuenta:

  • El material
  • La velocidad de giro
  • La geometría del eje
  • La dirección en el espacio y la rotación
  • Los rodamientos
  • Las cargas
  • Los factores de corte

Para la geometría del eje están a su disposición diferentes segmentos cónicos o cilindricos ya sean huecos o macizos. Para el cálculo del eje se pueden especificar el número deseado de rodamientos y existe la posibilidad del cálcular ejes estaticos sobredeterminados. A su vez, esta prevista la entrada de parámetros como la rigidez y el ángulo de presión de los rodamientos.

Además de la entrada directa de las fuerzas y momentos en las diferentes coordinadas pueden utilizarse los diferentes elementos de carga como engranajes, masas adicionales o embrages/motores. Para el cálculo de la resistencia según la norma DIN 743, todos los tipos de corte estandard pueden ser definidos. Se ha añadido un tipo de corte especial « Eje liso » para, por ejemplo, realizar una prueba de estabilidad en una pieza lisa muy cargada. Además de la geometría interactiva en 2D, esta a su disposición una representación en 3D.

Se pueden comenzar los cálculos una vez se haya terminado la definición de la geometria de los ejes, los rodamientos y la carga. Se pueden determinar graficamente: las fuerzas de rodamiento, la distorsión estática, las diferentes energías y la tensión equivalente de trazado.Los diagramas de los resultados son interactivos, es decir, con un clic del ratón pueden consultarse directamente las listas de valores como por ejemplo la curvatura o la desviación del eje.

En el cálculo de la resistencia según la norma DIN 743 se proporcionará una prueba completa de la fuerza estática y de fatiga. La seguridad obtenida se mostrará, para los diferentes cortes de las secciones, en colores diferentes. Las secciones marcadas en color rojo no han alcanzado el mínimo de seguridad. El color verde es para las secciones con dispositivos de seguridad aceptables y en las de color azul triplican las disposiciones mínimas de seguridad. Los valores exactos de los resultados se presentarán en una ventana de texto o podrán ser consultadas mediante el ratón.

También es posible calcular las velocidades críticas (de flexión y torsion). Otra opción a tomar en cuenta son los momentos de inercia y para las velocidades críticas de flexión se dispone de las opciones de control del efecto de giro y de la deformación del corte.

Una vez concluidos los cálculos, el usuario puede generar un informe con los datos deseados. Con el «Configurador de Protocolo » se puede seleccionar los diagramas y los resultados de cálculo de la resistencia. Este Protocolo puede ser imprimido y podrá ser guardado tanto en formato HTML como en PDF.

Geometría del eje

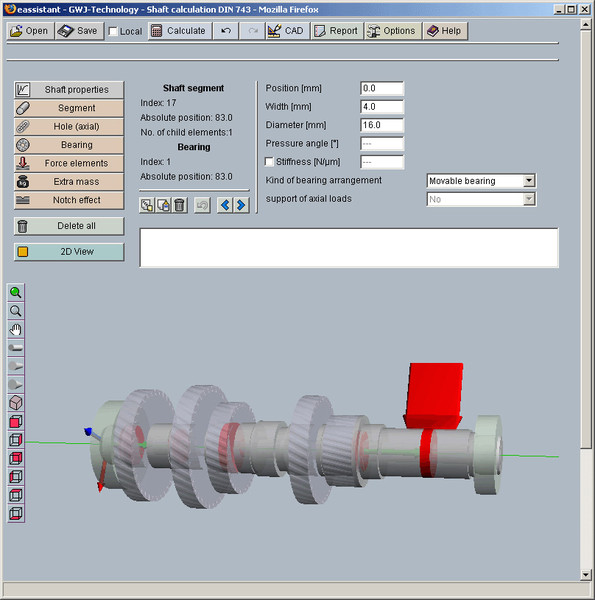

Vista en 3D de la geometría del eje

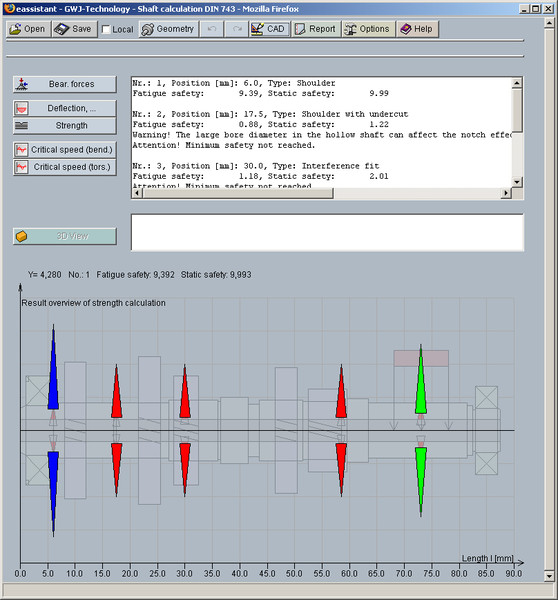

Cálculo de la resistencia según la norma Din 743

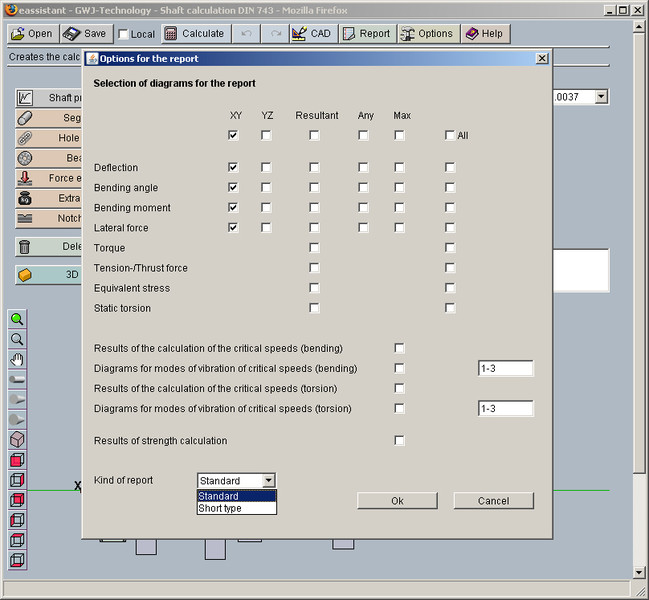

Selección de los datos para el Protocolo

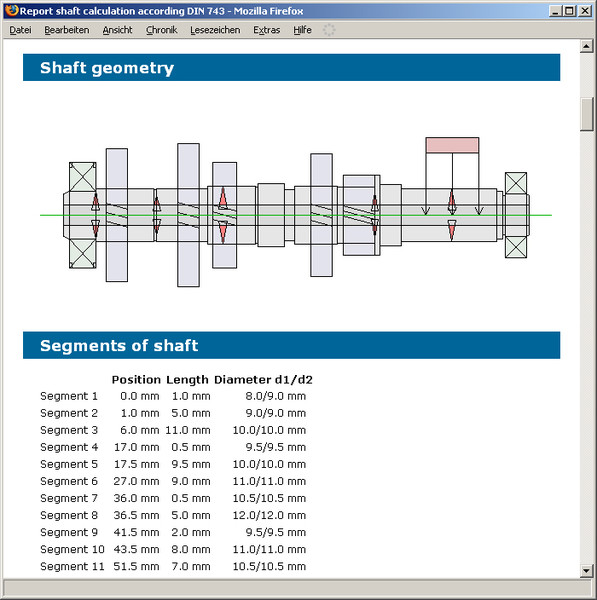

Cálculo en el Protocolo

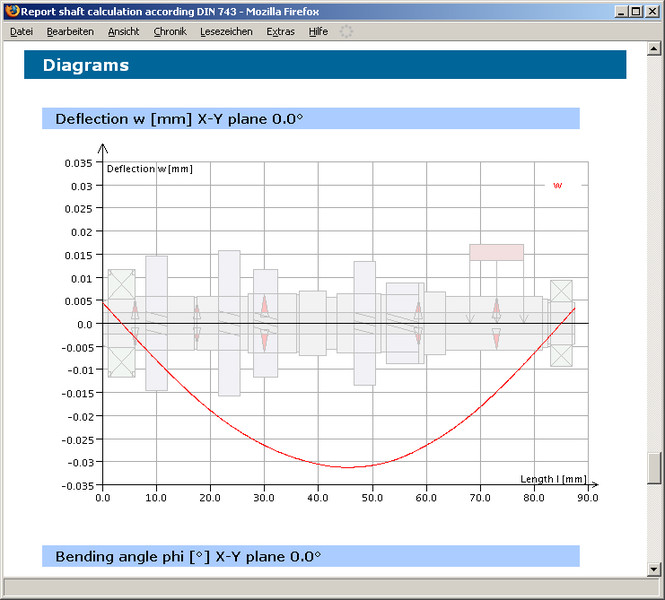

Diagrámas gráficos en el Protocolo
