Cálculo de rodamientos según la norma DIN ISO 281

Características

  • Cálculo nominal y ampliado de durabilidad según la norma DIN ISO 281, incluye el suplemento 1 (edición de abril del 2003)
  • Se pueden calcular 11 tipos diferentes de soportes
  • Hay disponibles más de 20000 soportes de los fabricantes NSK, SKF, SNR y KOYO
  • Rápida selección e identificación de los soportes por medio de la Búsqueda de Soportes.
  • Lista de aceites y grasas integrados de las empresas Lubricant Consult, Fuchs Lubritech, Aral y BP
  • Posibilidad de especificación individual de la vida útil estimada.
  • Cálculo de cojinetes rígidos de rodamiento con alto juego interno C3, C4
  • Consideración de la limpieza y de la temperatura de funcionamiento
  • Indicación individual de soportes y lubricantes
  • Para el cálculo se tomará en cuenta el espectro de carga
  • Resultado de cálculos con diagramas adicionales por ejemplo la duración por medio de la fuerza axial
  • Protocolo detallado de cálculo en formato HTML o PDF

Descripción

Con el módulo de cálculo de rodamiento es posible calcular la durabilidad nominal y/o ampliada según la norma DIN ISO 281, incluye el suplemento 1 (edición de abril del 2003), de los siguientes tipos de rodamientos:

  • Rodamiento de bolas rígido, radial de una hilera
  • Rodamiento de bolas rígido, radial de dos hileras
  • Rodamiento de bolas con contacto angular de una hilera
  • Rodamiento de bolas con contacto angular de dos hileras
  • Rodamiento de bolas oscilante
  • Rodamiento de cuatro puntos
  • Rodamiento de rodillos cónicos de una hilera
  • Rodamiento de rodillos cilíndricos de una hilera
  • Rodamiento de rodillos a rótula
  • Rodamiento axial de bolas en una hilera
  • Rodamiento axial de rodillos a rótula

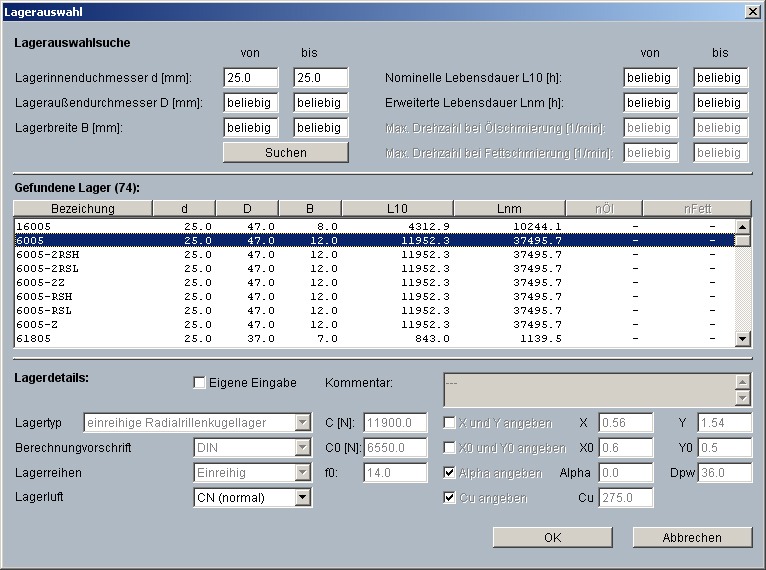

En el banco de datos hay disponibles casi 20000 soportes de los fabricantes NSK, SKF, SNR y KOYO. Una vez que el usuario haya escogido su fabricante, tipo de soporte y carga, puede escoger el soporte deseado de la lista o identificarlo rápida y cómodamente en la "Búsqueda de Soportes". Para la búsqueda de soportes se tendrán en cuenta los siguientes parámetros:

  • Diámetro interior del soporte
  • Diámetro exterior del soporte
  • Ancho de soporte
  • Mediante la carga antes calculada, durabilidad nominal o ampliada
  • Número máximo de revoluciones para lubricación con grasa o aceite

Además de los soportes de la base de datos de rodamientos también es posible introducir soportes propios y calcularlos.

Adicionalmente en la selección de soportes para cojinetes rigidos de bolas, se ha integrado una opción de alto juego interno C3 o C4. Esta será tomada en cuenta para el cálculo de la vida útil. En la utilización de esta opción cabe recalcar que se debe escoger el juego interno que este en funcionamiento, una vez se haya montado el soporte.

Para el cálculo de la durabilidad ampliada, existe la posibilidad de escoger entre distintos tipos de aceites y grasas, o de ser introducidos directamente por el usuario. En la base de datos de lubricantes están integrados los productos de empresas, como por ejemplo Lubricant Consult, Fuchs Lubritech, Aral y BP. Adicionalmente se puede especificar individualmente la vida útil estimada, la temperatura de funcionamiento, la limpieza en condiciones de funcionamiento. Estos datos serán considerados a la hora de calcular.

Tambien es posible hacer el cálculo considerando el espectro de carga es también posible. Para esto se puede definir la cantidad de cargas. Para cada caga es posible indicar el lapso de tiempo, la fuerza radial y axial, la temperatura y la limpieza. El espectro de carga puede ser guardado independientemente del cálculo de soporte.

Como resultado de cálculo se mostraran de inmediato la durabilidad nominal y ampliada como también el índice estático. Además están disponibles distintos diagramas determinados por la durabilidad:

  • Fuerza radial
  • Fuerza axial
  • Número de revoluciones
  • Limpieza
  • Temperatura
  • Viscosidad del lubricante

Los resultados se detallaran en el protocolo de cálculo, el cual estará disponible en formato HTML o PDF.

Rodamientos según la norma DIN ISO 281

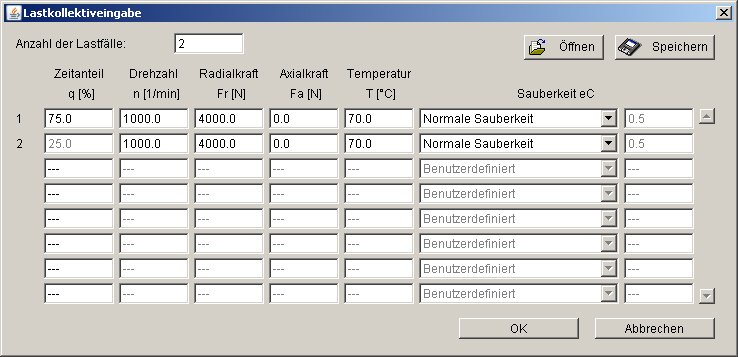

Entrada de los datos de carga
Selección de los lubricantes
Selección de los valores

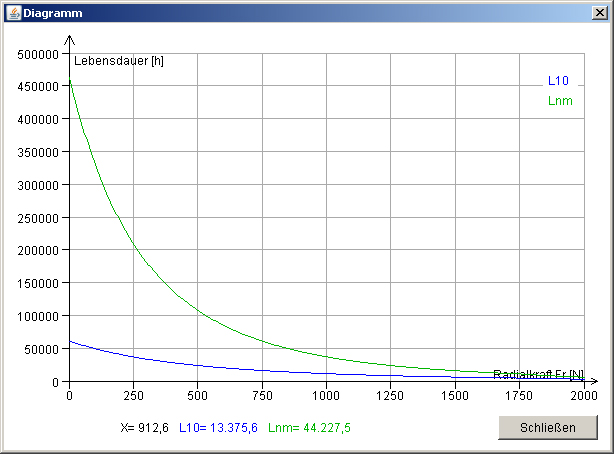

Gráfico de la vida y la fuerza centrífuga
Gráfico de la vida y la fuerza axial
Protocolo de cálculo
