Calcul d'arbres avec résistance d'après la norme DIN 743

• Calcul d'arbres pleins et creux
• Nombre illimité de segments d'arbres cylindriques et coniques
• Les calculs avec deux roulements ou plus sont supportés
• Un nombre illimité de roulements est possible
• Construction interactive de l'arbre avec vues en 2D et en 3D
• Charges : forces et couples, engrenages, masses complémentaires, etc.
• Calcul des forces du palier, diagrammes de couple et de force et tension équivalente dans un diagramme interactif
• Calcul des vitesses critiques de pliage et de torsion avec prise en compte du moment d'inertie, de la déformation de poussée et de l'effet gyroscopique
• Calcul de capacité de charge selon la norme DIN 743, y compris le calcul de l'effet de concentration de tension
• Protocole configurable avec résultats détaillés et diagrammes aux formats HTML et PDF

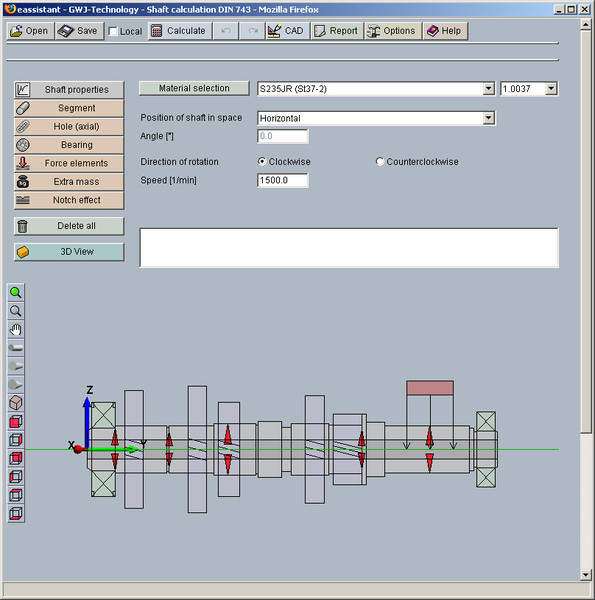

Le calcul d'arbres dispose d'une partie géométrie et d'une partie calcul.

Dans la partie géométrie

• Matière,
• Vitesse,
• Direction dans l'espace et rotation,
• Géométrie de l'arbre,
• Roulement,
• Charges et
• Effets de concentration de tension

sont définis pour le calcul.

Pour la géométrie d'arbres, un nombre illimité de segments d'arbres cylindriques et coniques pleins et creux sont disponibles à partir d'un minimum de deux roulements. Pour la disposition de l'arbre, un nombre illimité de paliers peut être donné. Ainsi, un calcul de roues statiques est supporté par le module. La rigidité des roulements et l'angle de pression sont également disponibles comme paramètres d'entrée pour les paliers.

En plus de l'entrée directe des forces et des couples, des éléments de force intelligents peuvent aussi être utilisés, tels que les engrenages, les masses supplémentaires ou l'embrayage/le moteur. Pour le calcul de capacité de charge selon la norme DIN 743, tous les types des effets de concentration de tension de la norme peuvent être définis. En outre, l'effet de concentration de tension „arbre lisse“ est introduit dans le calcul afin, par exemple, d'effectuer une validation du calcul de capacité de charge dans une pièce d'arbre lisse très chargée. En plus des entrées de géométrie en deux dimensions, une vue en 3D est disponible.

Une fois la définition de la géométrie d'arbres, de la disposition et de la charge terminée, le calcul peut alors s'effectué. En plus de déterminer les forces de paliers et la torsion statique, des diagrammes de couples et de force jusqu'à la tension équivalente sont affichés graphiquement. Les valeurs de la déviation etc., à toute position de l'arbre peut être interrogé directement avec la souris sur les graphiques. Les diagrammes des résultats sont interactifs.

Le calcul de capacité de charge fournit une vérification d'endurance et de statistique selon la norme DIN 743. Les sécurités calculées pour les nombreuses coupes transversales seront affichées dans un graphique de résultats en trois couleurs différentes selon leur efficacité. Les sections en rouge n'ont pas atteint la sécurité minimale. La couleur verte est pour les sections avec des sécurités de la sécurité minimale défini au triple. Les sections en bleu ont une sécurité supérieure au triple de la sécurité minimale. Les valeurs exactes des sécurités sont présentées dans une fenêtre de texte ou peuvent être consulté avec la souris dans le graphique.

Le calcul des vitesses critiques de flexion et de torsion est également possible. Vous avez la possibilité ici de prendre en compte le moment d'inertie. Des options supplémentaires pour la prise en compte de la déformation de poussée et de l'effet gyroscopique dans les vitesses de pliage critiques sont aussi disponibles.

Au terme du calcul, l'utilisateur peut généré un protocole. De nombreux diagrammes et résultats contenant le calcul de résistance peuvent être sélectionnés dans le protocole. Le protocole obtenu peut être imprimé ou sauvegardé sous format HTML ou PDF.
