Calcul de roulements mécaniques selon la norme DIN ISO 281

• Calcul de la durée de vie nominale et élargie selon la norme DIN ISO 281 supplément 1 inclus (Edition d'avril 2003)
• 11 différents types de roulements peuvent être calculés
• Près de 20 000 paliers au choix des fabricants NSK, SKF, SNR et KOYO sont disponibles
• Sélection rapide et identification du palier possible grâce à la recherche d'un choix de palier
• Base de données intégrée des huiles et graisses des entreprises Lubricant Consult, Fuchs Lubritech, Aral et BP
• Réglage individuel de la probabilité de résultats possible
• Calcul de roulements à billes à gorge profonde avec augmentation du jeu du palier C3 et C4
• Prise en compte de la température de travail et de la propreté
• Saisie individuel des paliers et des lubrifiants possibles
• Le calcul peut également s'effectuer avec des charges collectives
• Résultats des calculs supplémentaires dans des diagrammes, tels que la durée de vie concernant la force axiale
• Protocole détaillé aux formats HTML et PDF

Avec le module de calcul pour roulements mécaniques, la durée de vie nominale et élargie des formes de construction des roulements suivants peuvent être calculées selon la norme DIN ISO 281 supplément 1 inclus (Édition d'avril 2003):

• Roulement à billes à gorge profonde radial à une seule rangée
• Roulement à billes à gorge profonde radial à deux rangées
• Roulement à billes à contact oblique à une seule rangée
• Roulement à billes à contact oblique à deux rangées
• Roulement à rotule sur billes
• Roulement à quatre points de contact
• Roulement à rouleaux coniques à une seule rangée
• Roulement à rouleaux cylindriques à une seule rangée
• Roulement à rotule sur rouleaux
• Roulement à billes axial à une seule rangée
• Roulement à rouleaux sur rotule axiale

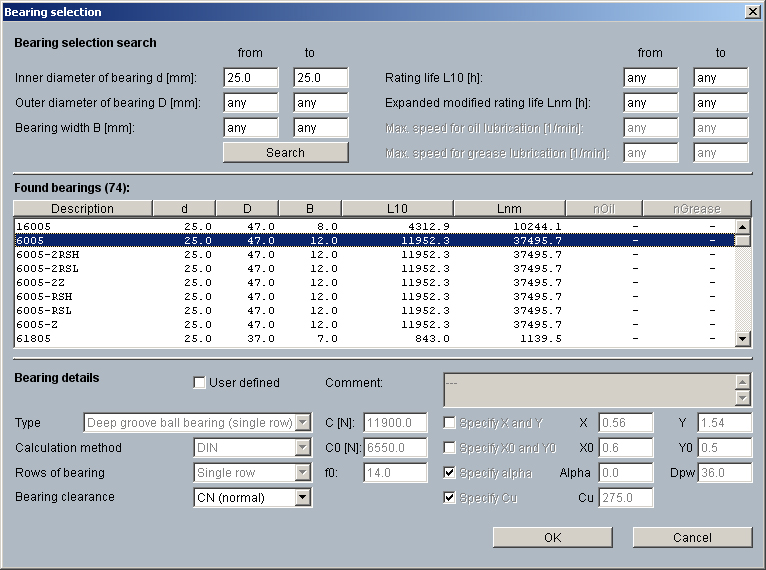

Dans la base de données, près de 20.000 roulements des fabricants NSK, SKF, SNR, et Koyo sont disponibles. Une fois que l'utilisateur a sélectionné le constructeur, le type de roulement désiré et a fixé ses charges de roulement, il peut sélectionner dans la liste le roulement désiré ou l'identifié rapidement et facilement en utilisant la fonction de recherche de palier. Pour la recherche d'un roulement, les paramètres suivants peuvent être utilisés :

• Diamètre intérieur du roulement
• Diamètre extérieur du roulement
• Largeur du roulement
• A l'aide du calcul de la charge effectué précédemment, durée de vie nominale et élargie
• Vitesses maximales pour lubrification huile et graisse

Outre la sélection de paliers provenant de la base de données des roulements mécaniques, les paliers peuvent également être donnés seuls et calculés.

En outre, la sélection pour le jeu du palier C3 ou C4 étendue aux roulements à bille à gorge profonde radial dans la recherche de sélection de palier sera pris en compte dans le calcul de durée de vie. En utilisant cette option, il est recommandé d'utiliser le jeu du palier choisi, qui est présent après la mise en fonction du palier.

La durée de vie élargie pour les différentes huiles et graisses peut être choisie à partir d'une base de données ou précisée soi-même pour le calcul. Dans la base de données intégrée des lubrifiants, plus de 150 produits des entreprises Lubricant Consult, Fuchs Lubritech, Aral et BP sont disponibles. En outre, les exigences relatives à la probabilité de résultats, à la température de travail et à la propreté dans les conditions d'exploitation sont comprises dans le calcul.

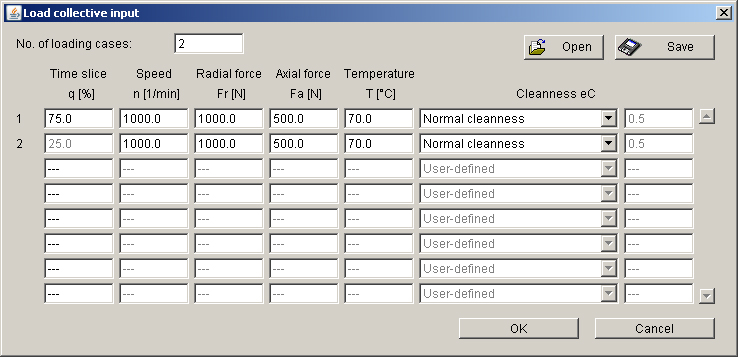

Un calcul avec des cas de charge est également possible. Dans ce but, un certain nombre de cas de charge peut être défini. Pour chaque cas de charge, l'obligation de partage du temps, de force radiale et axiale, de température et de propreté est possible. Les charges collectives peuvent être sauvegardées et chargées indépendamment du calcul de palier fondamental.

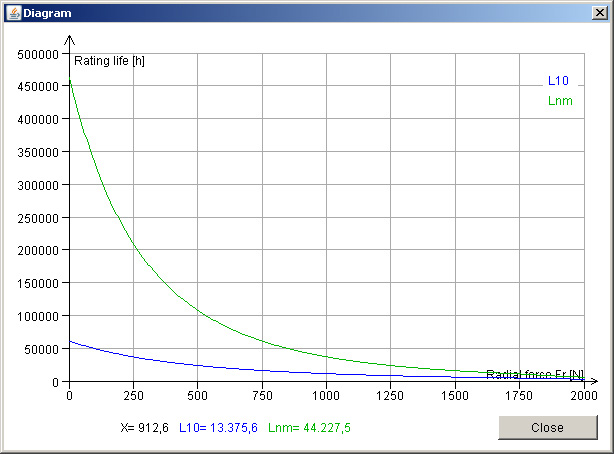

Les résultats du calcul sont affichés instantanément avec la durée de vie nominale et élargie ainsi que les caractéristiques statiques. De plus, de nombreuses représentations par diagramme sont disponibles:

Durée de vie concernant:

• Force radiale
• Force axiale
• Vitesse
• Propreté
• Température et
• Viscosité du lubrifiant

Les résultats détaillés sont présentés dans le protocole. Ils sont disponibles aux formats HTML et PDF.
