Ressorts de compression selon la norme DIN EN 13906-1, Edition 2002

• L'effort du ressort ou la flexibilité ou la combinaison de ces deux dimensions peuvent être précisées
• Prise en compte de la force de ressort transversale et de la déviation
• Les dimensions géométriques, telles que les longueurs, le diamètre et les spires sont disponible selon la norme DIN 2098 ou peuvent être saisies manuellement
• Différentes sortes de ressorts et d'extremités de ressort sont disponibles
• Vérification de la limite d'inflexion par compression axiale
• Calcul pour une sollicitation dynamique ou statique/quasi-statique
• Matériaux du ressort à choisir à partir de la base de données ou à définir individuellement
• Prise en compte des tolérances selon les normes DIN 2076 B/C, DIN 2077, DIN 2095, DIN 2096
• Calcul de la fréquence caractéristique du ressort
• Prise en compte de la température de travail
• Diagrammes de Goodman et diagrammes force-course
• Protocole détaillé aux formats HTML et PDF

Lors du calcul des ressorts de compression selon la norme DIN EN 13906-1, les efforts du ressort ou la flexibilité ou une combinaison de ces deux dimensions peut être spécifiée pour le calcul, la force de ressort transversale peut être prise en compte en supplément. Les autres dimensions pour la desciption de la géométrie des ressorts de compression telles que les longueurs, le diamètre et les spires peuvent être saisies manuellement ou choisies dans la base de données de la géométrie selon la norme DIN 2098. À propos de la saisie manuelle, il existe également la possibilité de disposer des ressorts de compression particuliers. Au cours de la définition manuelle de la géométrie des ressorts, après la saisie des valeurs d'entrée, les données qui dépendent de ces valeurs seront automatiquement calculées.

Différents types d'extremités de ressort peuvent être choisis:

• quadrillé et poli,
• quadrillé, non façonné,
• non façonné

Les options de disposition suivantes sont disponibles:

• libre - fixe,
• souple - souple,
• mobile - fixe,
• souple - fixe,
• fixe - fixe ou bien
• entrée libre

Une vérification de la limite d'inflexion par compression axiale s'effectue également lors du calcul.

La réalisation du calcul est possible pour une sollicitation dynamique ou statique/quasi-statique. Les différents matériaux des ressorts peuvent être facilement choisis à partir de la base de données ou bien manuellement. Le calcul avec des matériaux spécifiques est ainsi possible. De plus, les tolérances pour le diamètre du fil selon les normes DIN 2076 (B et C) et DIN 2077 peuvent être définies ou bien saisies individuellement. Selon le procédé de fabrication des matériaux choisis, c-à-d. laminé à chaud ou faconné à froid, le calcul des tolérances s'effectue selon la norme DIN 2095 ou DIN 2096. Le calcul s'effectue selon la fréquence caractéristique au ressort. La température de travail peut également être prise en compte lors du calcul.

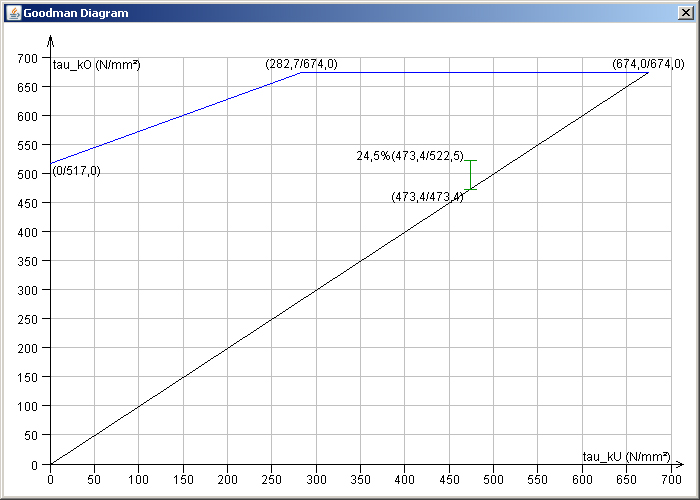

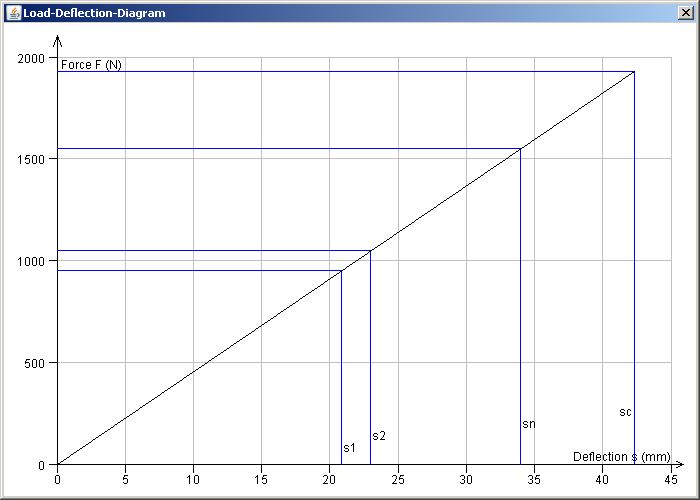

Les principaux résultats, à savoir l'utilisation statique et dynamique de la contrainte autorisée, le débattement du ressort et l'utilisation des courses élastiques admises sont déjà clairement affichés en cours de frappe. De plus, il y a la possibilité d'obtenir les diagrammes de Goodman et de force-course, qui peuvent être agrandis en cliquant dessus.

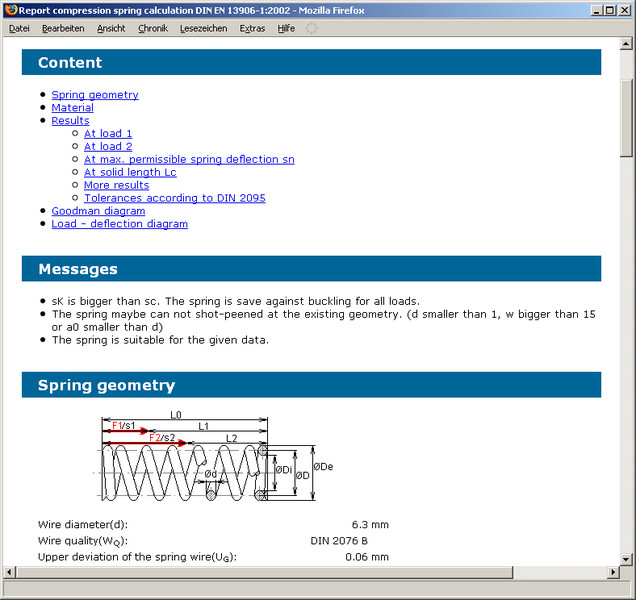

A l'issue du calcul, un protocole est disponible pour information avec les données d'entrée, les détails de la méthode de calcul ainsi que tous les résultats détaillés et compréhensibles. Le protocole peut être généré au format HTML ou PDF.
