Ajustement serré selon la norme DIN 7190

• Ajustements serrés longitudinaux et transversaux
• Ajustements serrés cylindriques selon la norme DIN 7190 (catégorie élastique)
• Influence de la force centrifuge
• Autres charges externes : la force radiale et le couple de flexion
• Moyeux échelonnés (diamètres intérieur et extérieur variables)
• Modification du diamètre en fonctionnement
• Influence de la température
• Fonctions de calcul pour la longueur des ajustements serrés, pour le couple etc.
• Propositions pour couples de tolérance possibles
• Toutes les classifications informatiques et les zones de tolérance sont disponibles selon la norme DIN ISO 286
• Matériaux et rugosité de la surface peuvent être sélectionnés depuis la base de données ou peuvent être définis individuellement
• Jeu d'assemblage, températures et coefficients de frottement peuvent été précisés pour le montage/démontage
• Protocole détaillé aux formats HTML et PDF

Avec ce module, les ajustements serrés longitudinaux et transversaux peuvent être calculés. Cela permet le calcul d'ajustements serrés cylindriques selon la norme DIN 7190, avec ajout de la force centrifuge selon Kollmann, (Konstruktion 33 H.6). De plus, des charges externes supplémentaires - la force radiale et le couple de flexion – peuvent être inclus dans le calcul. Cela se fait sur la base du mémoire du Professeur Dr.-Ing. H. Gropp, TU Chemnitz 1997. En outre, le calcul de moyeux renforcés avec des diamètres externes différents (selon „Berechnung und Auslegung elastischer Pressverbindungen" du professeur Hartmann) est possible grâce à une segmentation appropriée.

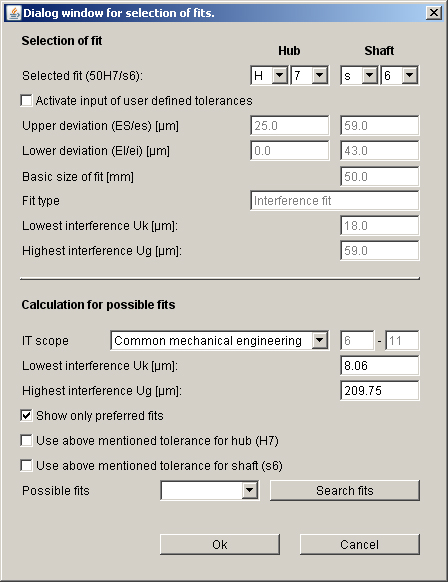

Ce module possède différentes fonctions de calcul, par exemple pour les ajustements serrés longitudinaux nécessaires ou pour le diamètre de jointure et le couple transmis ou pour la force axiale. De plus, le module propose les couples de tolérance possibles via une sélection d'ajustements. Une dimension désirée plus petite ou plus grande pour le calcul des ajustements peut être précisée. Toutes les classifications informatiques et les zones de tolérance selon la norme DIN ISO 286 sont supportées. De plus, il est possible de restreindre le calcul des ajustements aux ajustements préférés. Pour les réglages particuliers, l'entrée individuelle des dimensions supérieures et inférieures est possible.

Les matériaux et la rugosité de la surface, que ce soit pour l'arbre ou le moyeu, peuvent être facilement sélectionnés à partir de la base de données disponible, ou bien précisés personnellement. La présentation des résultats s'effectue dans chaque cas avec la dimension moyenne, minimum et maximum. Si les tolerances minimale et maximale sont depassées, cela sera précisé par l'utilisation de la couleur rouge dans les résultats.

Pour le montage et le démontage, les résultats correspondants à la température d'assemblage ou bien à la force de compression et d'extension seront fournis dans le compte-rendu. Le jeu d'assemblage peut être défini comme constant ou en dépendance du diamètre de l'assemblage. En outre, l'utilisateur peut régler personnellement la température ambiante, la température de l'arbre pour l'assemblage, le coefficient de frottement à l'établissement, l'extension et la compression.

Un protocole de calcul est disponible aux formats HTML et PDF.
