Liaisons de cannelure à flancs développants selon DIN 5480, DIN 5482, ISO 4156, ANSI B92.2M, ANSI B92.1

• Géométrie pour le façonnage des cannelures à flancs développants (liaisons de cannelure à flancs développants) selon DIN 5480 et suivantes

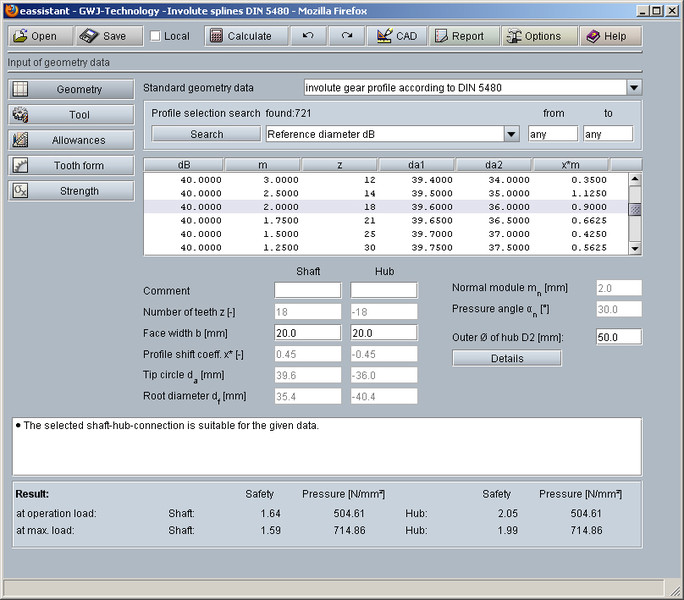

• Choix de géométrie des profils selon DIN 5480, fonction de recherche incluse et possibilité d'entrer les paramètres individuellement
• Sur la base d'une dimension du profil choisie, le nombre des dents, le déport, le module réel, l'angle de pression ainsi que les diamètres du pied et de la tête sont calculés automatiquement
• Sortes d'outils disponibles fraise-mère, couteau, en particulier outil de brochage, et une développante construite

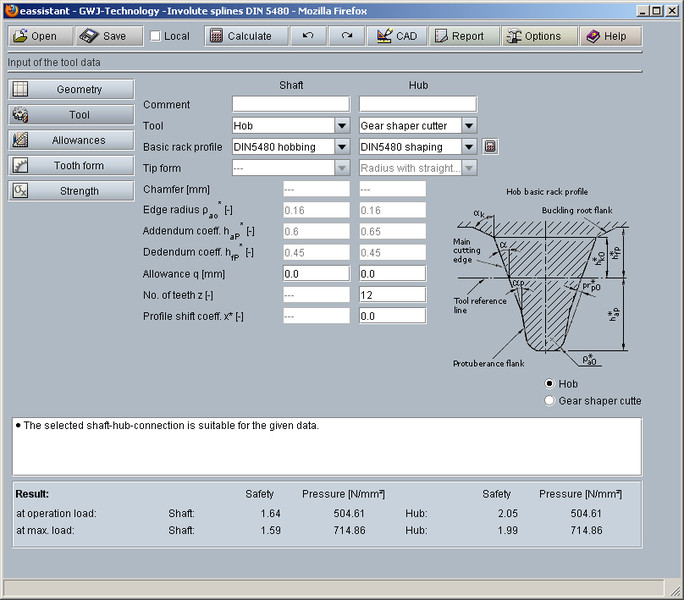

• Profils des outils de référence selon DIN 5480 pour brochages, fraises-mères, outils pignon et laminages à froid peuvent être choisis ou entrés individuellement
• Qualité de la denture et séries d'écart au choix selon DIN 5480
• Évaluation des dimensions de l'épaisseur des dents à partir de données mesurées, en particulier à partir des dimensions de test programmées
• Évaluation des dimensions de test pour la denture
• Calcul du jeu primitif et du jeu entre les dents
• Représentation de la forme de dent exacte

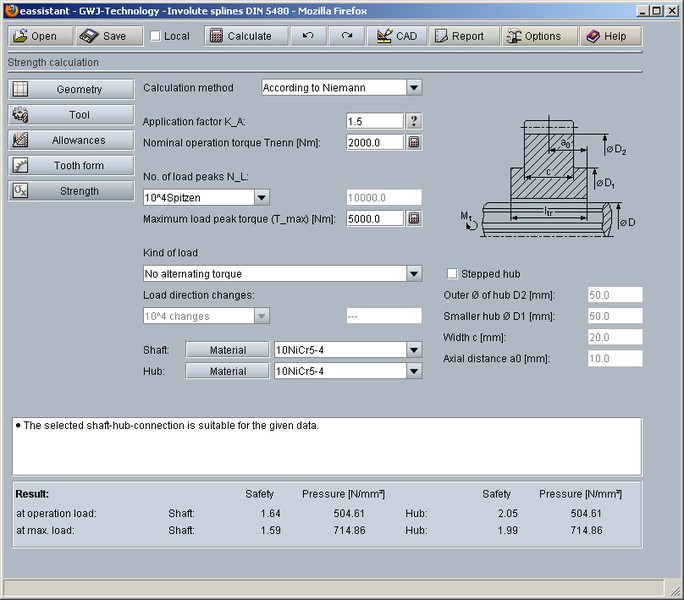

• Calcul de résistance selon Niemann, Winter et Höhn
• Prise en compte des différentes charges d'entrée et de rendement avec facteur de répartition des charges selon DIN 6892
• Fonctions de calcul
• Prise en compte de la charge maximale et du moment du couple alternatif
• Détermination des pressions autorisées en fonction des propriétés des matériaux
• Calcul des pressions d'engrènement et des sécurités pour les charges de travail et les charges maximales pour arbres et moyeux
• Protocole détaillé aux formats HTML et PDF
• Publication des données de CAO grâce aux PlugIns de CAO de l'eAssistant ou sous fichier DXF

Le module de cannelures à flancs développants permet le calcul de capacité de charge des liaisons arbre-moyeu avec les profils en développants selon la norme DIN 5480. Le calcul s'effectue selon Niemann „Maschinenelemente“ Tome 1, Edition 2001. Les dimensions peuvent être facilement sélectionnées à partir de la base de données ou peuvent être rapidement identifiées via la fonction de recherche d'un profil. En outre, des profils différents peuvent être entrés pour le calcul selon la norme.

Les pressions autorisées sont déterminées en fonction des propriétés des matériaux, de sorte qu'il est possible d'utiliser des matériaux particuliers. Les matériaux existants peuvent être sélectionnés facilement à partir de la base de données des matériaux intégrée dans le module. Pour les différentes charges d'entrée et les rendements, le facteur de répartition de charge sera calculé par analogie sur la base des caractéristiques géométriques de l'utilisateur selon la norme DIN 6892. De plus, le nombre de charges maximales et la nature du moment du couple alternatif existant peuvent être spécifiés pour le calcul.

Pour une prise en charge optimale de l'utilisateur, différentes fonctions de calcul pour le couple nominal de fonctionnement, le couple de charge maximal ou les longueurs porteuses sont disponibles.

Dans la liste des résultats, les sécurités et les pressions de la charge d'exploitation et de la charge maximale pour arbre et moyeu sont clairement affichées en cours de frappe. A la fin du calcul, un protocole peut être généré pour information. Celui-ci contient les détails de la méthode de calcul, les données d'entrée et les résultats détaillés et compréhensibles. Il est disponible aux formats HTML et PDF.
