Engrenages cylindriques selon la norme DIN 3990 et les normes suivantes

• Géométrie des engrenages cylindriques selon les normes DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 et DIN 868
• Prise en compte du déport avec une fonction de calcul pour les glissements spécifiques équilibrés

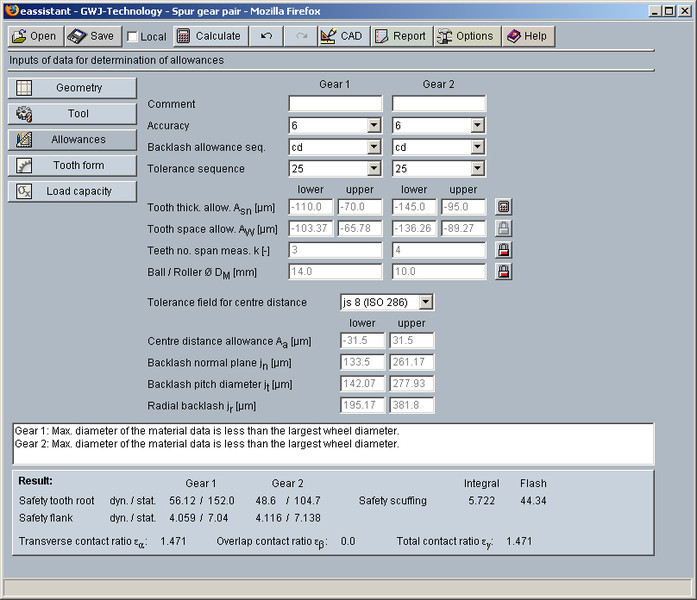

• Les tolérances des épaisseurs de dent et les écarts d'entraxe peuvent être choisis dans la base de données ou bien définis individuellement
• Les chanfreins de tête peuvent être pris en compte dans le calcul

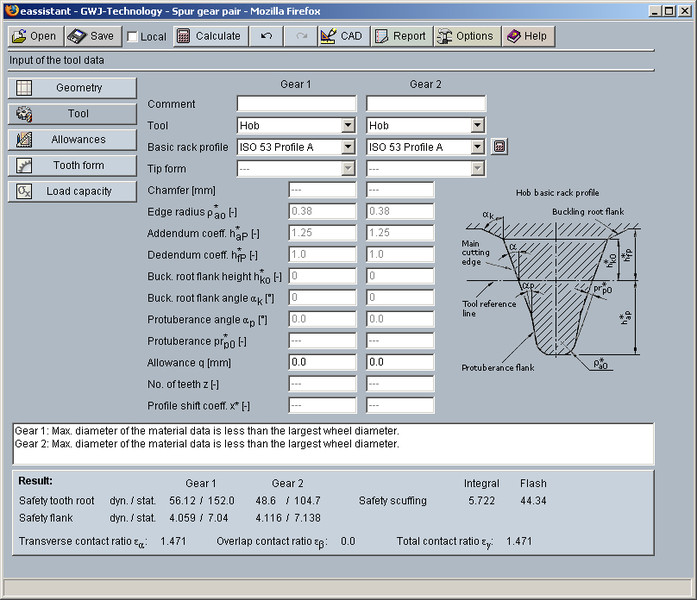

• Profils normalisés des outils de référence selon les normes ISO 53, DIN 867 et DIN 3972, outils à protubérance avec ou sans suppléments d'usinage et fonctions de calcul pour outils spéciaux peuvent être sélectionnés ou définis individuellement
• Types d'outils : fraise-mère, couteaux, développante construite
• Détermination des dimensions de test pour l'engrenage
• Détermination des dimensions de l'épaisseur des dents à partir des valeurs mesurées ou bien à partir des données des dimensions de test fixées
• Représentation de la forme de dent exacte avec animation/simulation de l'engrénement des dents
• Géométrie des engrenages internes avec un même nombre de dents possible (géométrie des roues dentées)
• Calcul de capacité de charge selon la méthode B de la norme DIN 3990 avec une base de données des matériaux et des lubrifiants intégrée
• Prise en compte des rainures de meulage
• Profondeur de durcissement optimale, saisie manuelle des profondeurs de durcissement et prise en compte dans le calcul de capacité de charge.
• Sélection du mode d'opération possible pour traversant, alternant ou oscillant
• Rendement des engrenages
• Calcul des sécurités pour la résistance à la fatigue et la durée de vie aussi bien que les sécurités statiques (pied de la dent, flanc/pitting, rayure
• Protocole détaillé aux formats HTML et PDF
• Rapport des données de CAO via les PlugIns de CAO ou bien les fichiers DXF de l'eAssistant.

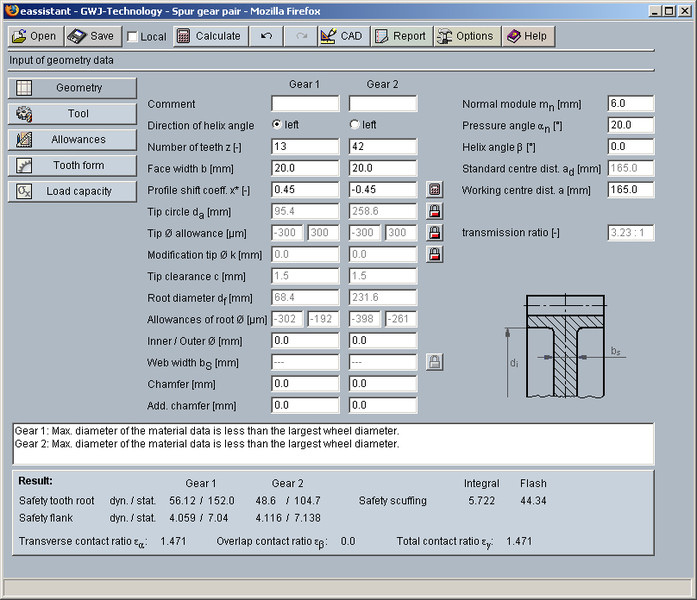

Ce module de calcul permet le calcul simple et rapide de la géométrie des engrenages cylindriques selon les normes DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 et DIN 868. Le calcul de déport, le chanfrein de tête et les tolérances sont pris en compte. Les tolérances des épaisseurs de dents et les écarts d'entraxe peuvent être facilement sélectionnés dans la base de données. Pour le déport, une fonction de calcul est disponible pour les glissements spécifiques équilibrés. Différents profils normalisés des outils de référence selon les normes ISO 53, DIN 867 et DIN 3972 peuvent être sélectionnés ou saisis individuellement pour le calcul. En outre, les dimensions de test pour l'engrenage seront calculées. Le nombre de dents nécessaire pour l'envergure ainsi que le diamètre de la bille et de la goupille seront calculés automatiquement ou peuvent être définis par l'utilisateur.

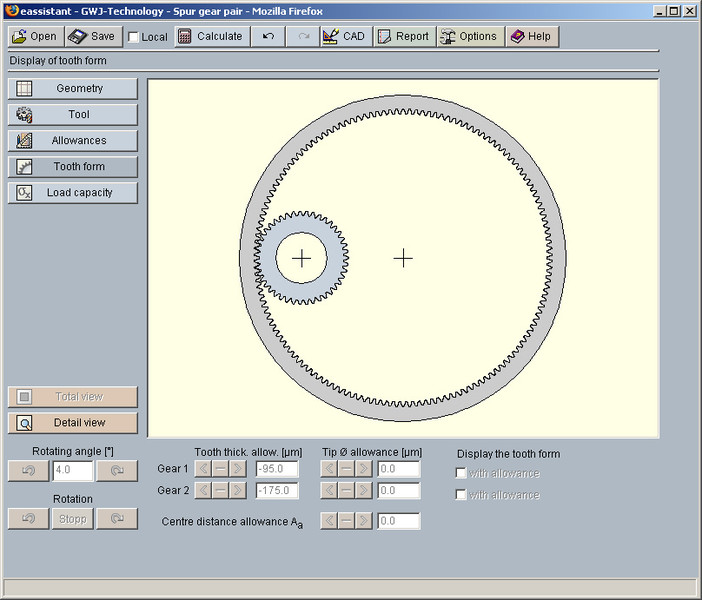

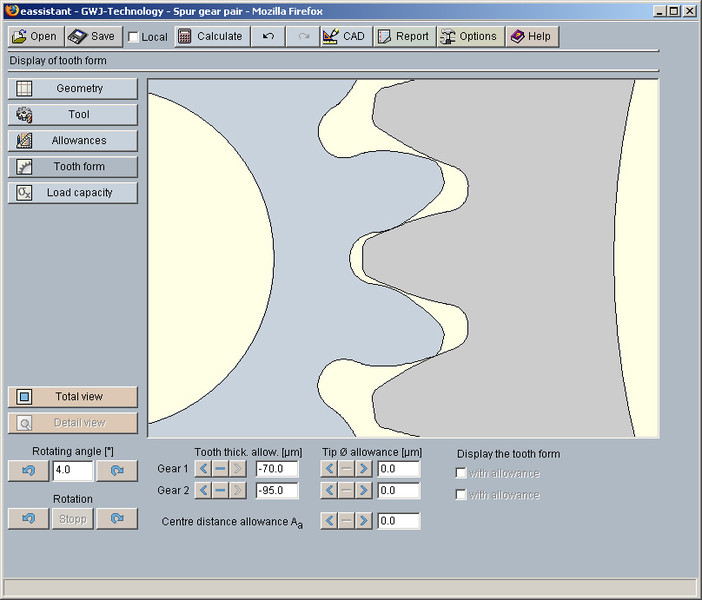

Un des points forts du module est la représentation du profil de la dent exacte avec animation/simulation de l'engrènement des dents. Pour cette représentation, les petites, moyennes et grandes dimensions peuvent être sélectionnées pour l'épaisseur de la dent et l'entraxe. En outre, l'utilisateur reçoit les conseils ou les avertissements appropriés, par exemple pour les éventuelles erreurs d'engrénement.

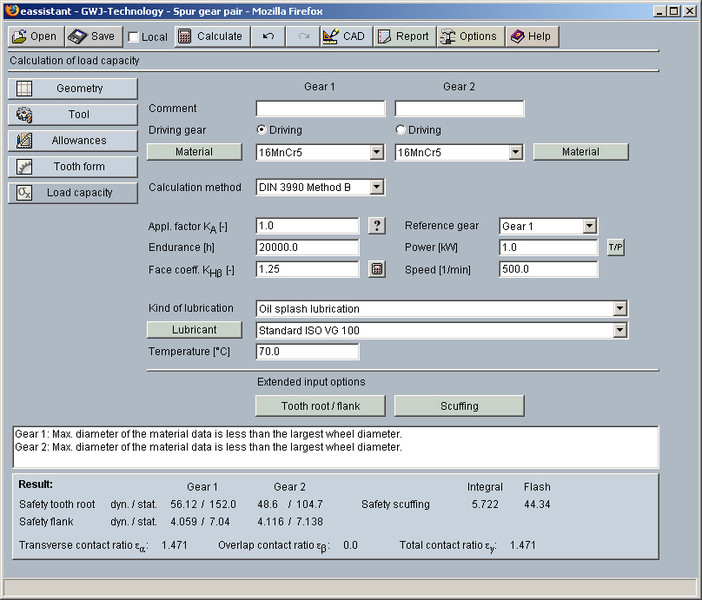

En plus du calcul de géométrie, le calcul de capacité de charge selon la norme DIN 3990 est également disponible. Les sécurités pour la résistance à la fatigue et pour la durée de vie ainsi que pour la sécurité statique peuvent être calculées. En plus d'une sélection de matériaux et de lubrifiants, des facteurs supplémentaires tels que les rainures de meulage et le mode de fonctionnement peuvent être pris en compte facilemement dans le calcul.

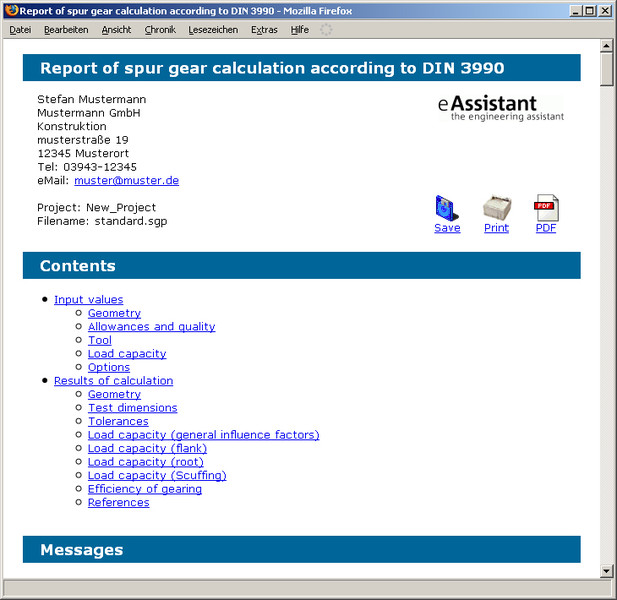

Évidemment dans ce module les fonctionnalités Redo/Undo ainsi que la fonction de création d'un protocole de calcul aux formats HTML et PDF sont disponibles.
