Etages planétaires selon les normes DIN 3960, DIN 3990, etc.

• Etages planétaires avec un nombre illimité de planétaires
• Configuration facile pour trouver des solutions rapides pour les étages planétaires avec visualisation du braquet total et de l'entraxe de référence
• Différentes configurations mécaniques possibles
• Contrôle de la possibilité de montage concernant les mêmes divisions et l'espacement minimal entre les étages planétaires
• Géometrie des engrenages cylindriques selon les normes DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 et DIN 868
• Prise en compte du déport avec une fonction de calcul pour les glissements spécifiques équilibrés
• Les tolérances des épaisseurs de dent et les écarts d'entraxe peuvent être choisis dans la base de données ou bien définis individuellement
• Les chanfreins de tête peuvent être pris en compte dans le calcul
• Les profils normalisés des outils de référence selon les normes ISO 53, DIN 867 et DIN 3972, outils à protubérance avec ou sans suppléments d'usinage, fonction de calcul pour outils spéciaux peuvent être sélectionnés ou saisis individuellement
• Types d'outils: aise-mère, couteaux, développante construite
• Détermination des dimensions de test pour l'engrenage
• Détermination des dimensions de l'épaisseur des dents à partir des valeurs mesurées ou bien à partir des données des dimensions de test fixées
• Représentation de la forme de dent exacte avec animation/simulation de l'engrénement des dents
• Représentation et animation paralléle des engrènements des dents pour les couples soleil/planète et planète/couronne
• Calcul de capacité de charge selon la méthode B de la norme DIN 3990 avec une base de données des matériaux et des lubrifiants intégrée
• Calcul des couples et des vitesses, y compris la vitesse relative de l'engrenage planétaire ainsi que la puissance, la puissance primitive de fonctionnement et la puissance de l'accouplement
• Prise en compte des rainures de meulage
• Profondeur de duricissement optimale et saisie manuelle de profondeur de durcissement prient en compte dans le calcul de résistance.
• Sélection du mode d'opération possible pour traversant, alternant ou oscillant
• Calcul de la force tangentielle des planétaires ainsi que de la force centrifuge de la planète
• Détermination du coefficient de largeur KHß selon la méthode C de la norme DIN 3990 T1
• Calcul des sécurités pour l'endurance et la résistance à la fatigue aussi bien que les sécurités statiques (base de la dent, flanc/pitting, rayure
• Protocole détaillé aux formats HTML et PDF
• Rapport des données de CAO via les PlugIns de CAO ou bien les fichiers DXF de l'eAssistant

Ce module permet un calcul rapide et facile des étages planétaires avec un nombre illimité de planétaires. Il y a différentes configurations mécaniques possibles. La partie configuration du module fournit une solution rapide lorsque l'on prend en considération des exigences particulière. En choisissant le nombre de dents et une configuration mécanique, le ration de transmission est immédiatement détérminé. En outre, les entraxes de référence entre les engrenages cylindriques soleil/planéte et planéte/couronnes sont possibles. L'entraxe de fonctionnement peut être défini. La possibilité de montage des étages planétaires et la distance minimum définie sont contrôlés. De plus, la possibilité de montage sera testée, c-à-d. qu'une disposition symètrique des planètes est possible. En outre, le respect de l'entraxe minimal sera testé.

Le calcul de géométrie des engrenages cylindriques est conforme aux normes DIN 3960, DIN 3961, DIN 3964, DIN 3967, DIN 3977 et DIN 868. La modification du déport, du chanfrein de tête et des tolérances seront pris en compte dans le calcul. Les tolérances des épaisseurs de dent et les dimensions d'empattement peuvent être facilement séléctionnées depuis la base de données. Pour le déport, une fonction de calcul est disponible pour les glissements spécifiques équilibrés. Différents profils normalisés des outils de référence selon les normes ISO 53, DIN 867 et DIN 3972 peuvent être séléctionneés ou fixé individuellement pour le calcul. En outre, les dimensions de test pour l'engrenage seront calculées. Le nombre de dents nécessaire pour l'envergure ainsi que le diamètre de la bille ou de la goupille seront calculés automatiquement ou peuvent être définis par l'utilisateur.

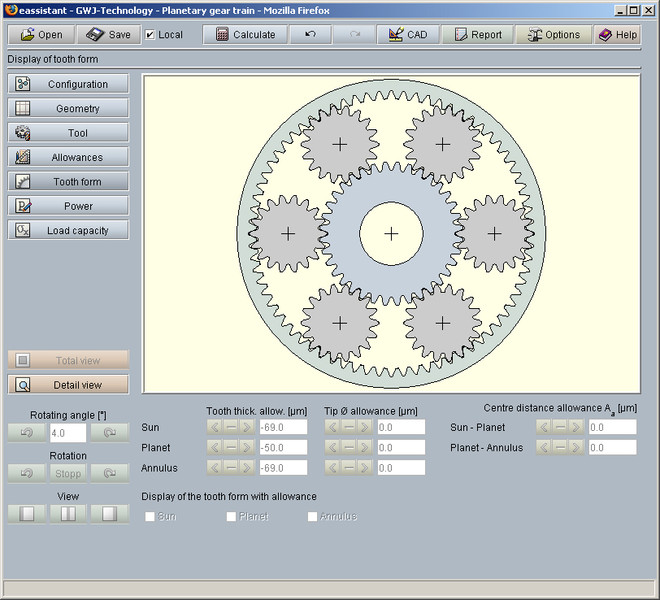

Un point fort du module est la représentation de la forme de dent exacte avec animation/simulation de l'engrènement des dents des soleil/planétes et des planétes/couronnes. Pour cette représentation, les petites, moyennes et grandes dimensions peuvent être sélectionnées pour l'épaisseur de la dent et l'entraxe. En outre, l'utilisateur recoit les conseils ou les avertissements appropriées par exemple pour les éventuelles erreurs d'engrénement.

En plus du calcul de géométrie, les moments du couple, les vitesses y compris la vitesse relative des planétaires, ainsi que la puissance, la puissance primitive de fonctionnement et la puissance du couplage sont également détérminés. La force tangentielle et centrifuge des planétaires ainsi que le calcul de la possibilité de charge selon la norme DIN 3990 sont intégrées au module. Les sécurités pour la résistance à la fatigue et pour la durée de vie ainsi que pour la sécurité statique peuvent être calculées. En plus d'une sélection de matériaux et de lubrifiants, des facteurs supplémentaires tels que les rainures de meulage et le mode de fonctionnement peuvent être pris en compte facilement dans le calcul.

Bien entendu dans ce module les fonctionnalités Redo/Undo ainsi que la fonction de création d'un protocol de calcul aux formats HTML et PDF sont disponibles.
